1500 V nuolatinės srovės viršįtampio apsauginis įtaisas

SYS5-40P 1500 V nuolatinės srovės viršįtampio apsauginis įtaisas, tiekiamas iš Kinijos gamintojas Zhejiang Soutya New Energy LLC yra 500–1500 V DC, T2 klasės SPD su 40 kA maksimalia iškrovos srove ir ≤5,2 kV įtampos apsauga lygiu, su saugiu terminiu atjungimu ir perjungimo nuotolinio valdymo pultu signalizacijos kontaktas, skirtas SCADA integracijai, sukurtas atsparumui viršįtampiams komunalinio masto PV matricos, konteineriuose supakuotas BESS ir didelės galios EV įkrovimas infrastruktūrą.

Taikymo scenarijai

1. Komunalinio masto 1500 V saulės energijos fermos

3,3 MW keitiklių stočių nuolatinės srovės spintoje vienas SPD kiekvienam MPPT įėjimui apsaugo nuo tiesioginio ir netiesioginio žaibo. 5,2 kV apsaugos lygis atitinka 6 kV izoliacijos koordinavimą, o nuotolinio kontakto išvestis maitina SCADA gamykla, skirta centralizuotam viršįtampių stebėjimui.

2. Konteinerių BESS (2–5 MWh)

1200–1500 V baterijų klasterio magistralėje SPD montuojamas ant bėgio šalia saugikliai; jo terminio atjungimo sausas kontaktas yra įjungtas į PCS avarinio stabdymo grandinė, akimirksniu blokuojanti keitiklį, jei SPD sugenda ir užkirsti kelią lanko plitimui.

3.1500 V itin greito įkrovimo stebulės ≥360 kW

Tiek lygintuvo spintos 1500 V magistralė, tiek 1000 V akumuliatoriaus mainų sunkvežimis grandinės yra lygiagrečios su SPD, ribojančios 2 kV/µs stačius priekinius viršįtampius nuo didelės galios kontaktoriai ir apsauginiai 1700 V IGBT moduliai.

4.Agro-PV sekimo sistemos kalnuotoje vietovėje

Tracker variklio tiektuvai (1000 V) ilgai veikia kartu su 1500 V stygomis atstumai; SPD, sumontuotas sekimo jungties dėžutėje, apsaugo nuo sukeltų viršįtampių nuo sujungimo į stygas ir išvengiama PID ir kombinatoriaus dėžutės izoliacijos gedimas.

5. Jūros PV stiprintuvų platformos

Viršutiniame 1500 V DC surinkimo skydelyje, nikeliuoti variniai gnybtai Naudojami anti-druskos purslų danga. Nuotolinis signalas konvertuojamas per šviesolaidinis ryšys į sausumos valdymo centrą, įgalinantis realaus laiko viršįtampio būseną stebėjimas 40 km nuo kranto.

Techninis parametras

Pastaba: T2 kategorijos SPD pirmiausia naudojamas pagrindinėse įeinančiose spintelėse paskirstymo sistemos.

Papildomas įrenginys

Gedimų izoliavimo įtaisas

Apsauga nuo viršįtampių turi apsaugos nuo gedimų izoliavimo įtaisą. Kai apsauga sugenda dėl perkaitimo, šis prietaisas gali automatiškai atjunkite jį nuo elektros tinklo, tiekdami indikacinis signalas. Kai apsauga veikia normaliai, indikatorius langas rodomas žaliai; po gedimo izoliavimo langas rodomas raudonai.

Signalizacijos nuotolinio signalo įtaisas

Apsauga gali būti gaminama su nuotolinio signalo kontaktais. Šis prietaisas apima normaliai atvirų ir normaliai uždarytų kontaktų rinkinį. Kai apsauga veikia normaliai, normaliai uždarytas kontaktas yra įjungtas. Sugedus vienam ar keliems apsaugos moduliams, kontaktas išsijungs paprastai uždarytas į normaliai atidarytas, aktyvuojant normaliai atvirą kontaktą išsiųsti gedimo signalą.

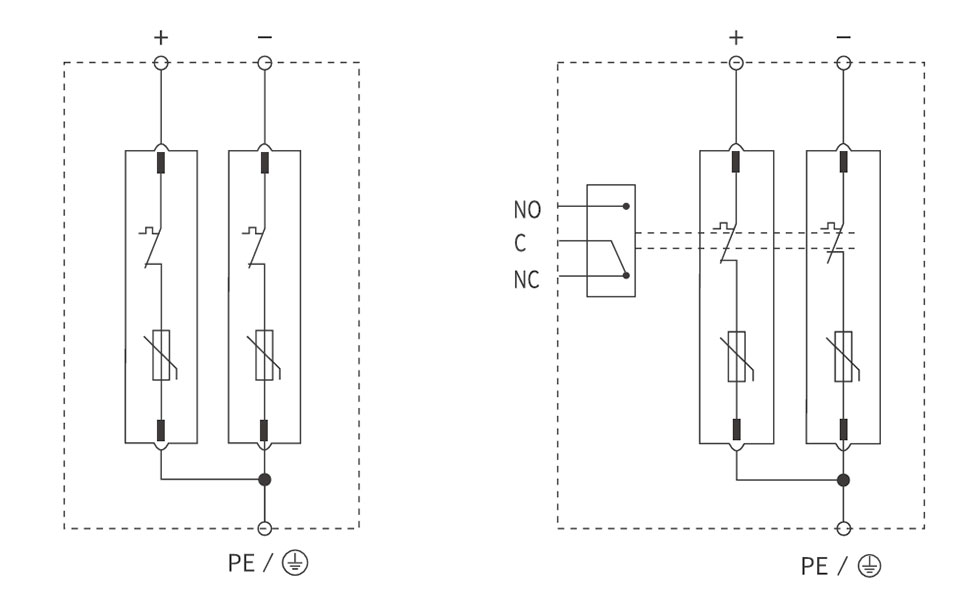

Laidų schema

Išvaizda ir montavimo matmenys
