PV stebėjimo dėžė

SYCM7 PV stebėjimo dėžutės IP65 korpusas, tiekiamas Kinijos gamintojo Zhejiang Soutya New Energy LLC, apima skirtas fotovoltinės ir energijos kaupimo sistemos stebėjimo valdymo platformos duomenų rinkėjas. Tai įgalina Sąsajos agregavimas, protokolų konvertavimas, duomenų rinkimas, duomenų saugojimas, centralizuotas stebėjimas ir centralizuotas įvairių fotovoltinių ir energijos kaupimo sistemų įrenginių priežiūra.

Tinklo programos

Taikoma fotovoltinėms ir energijos kaupimo sistemoms:

1.Palaikomas artimas veikimas per mobiliąją programėlę per integruotą WLAN.
2. Palaiko tinklo kūrimą per Rs485:
- Jungiamas prie Huawei keitiklių, PID ir kitų įrenginių.
- Prijungiama prie trečiųjų šalių keitiklių, aplinkos stebėjimo prietaisų, dėžių pastočių (STS) ir skaitiklių naudojant standartinis Modbus-RTU protokolas. - Prisijungia prie skaitiklių naudojant DL/T645 protokolą.
- Jungiamasi prie įrenginių naudojant standartinį IEC103 protokolą.
3. Palaiko tinklų kūrimą per Ethernet, kad būtų galima prijungti keitiklius, išmaniuosius energijos kaupimo valdiklius (Smart PCS), išmaniuosius styginių energijos kaupimo sistemos, MBUS CCO ir STS.
4.Palaiko MBUS tinklą, kad būtų galima prijungti Huawei keitiklius ir PID-PVBOX, kurie palaiko MBUS ryšį.
5.Palaiko dviejų plokštumų perteklinį tinklą patikimam perdavimui.
6.Palaiko prisijungimą prie valdymo sistemų:
- Prisijungia prie valdymo sistemų arba trečiųjų šalių įrenginių naudojant Modbus-TCP protokolą laidiniu arba belaidžiu tinklu.
- Prisijungia prie valdymo sistemų arba trečiųjų šalių įrenginių naudojant IEC104 protokolą per laidinį tinklą vietiniame tinkle.
- Prisijungia prie valdymo sistemų arba trečiųjų šalių įrenginių naudojant GOOSE protokolą per laidinį tinklą.

Pastaba:
Nepalaiko tinklų kūrimo per 4G/3G/2G arba LTE privačius tinklus, kad būtų galima prisijungti prie valdymo sistemų naudojant IEC104 protokolą.

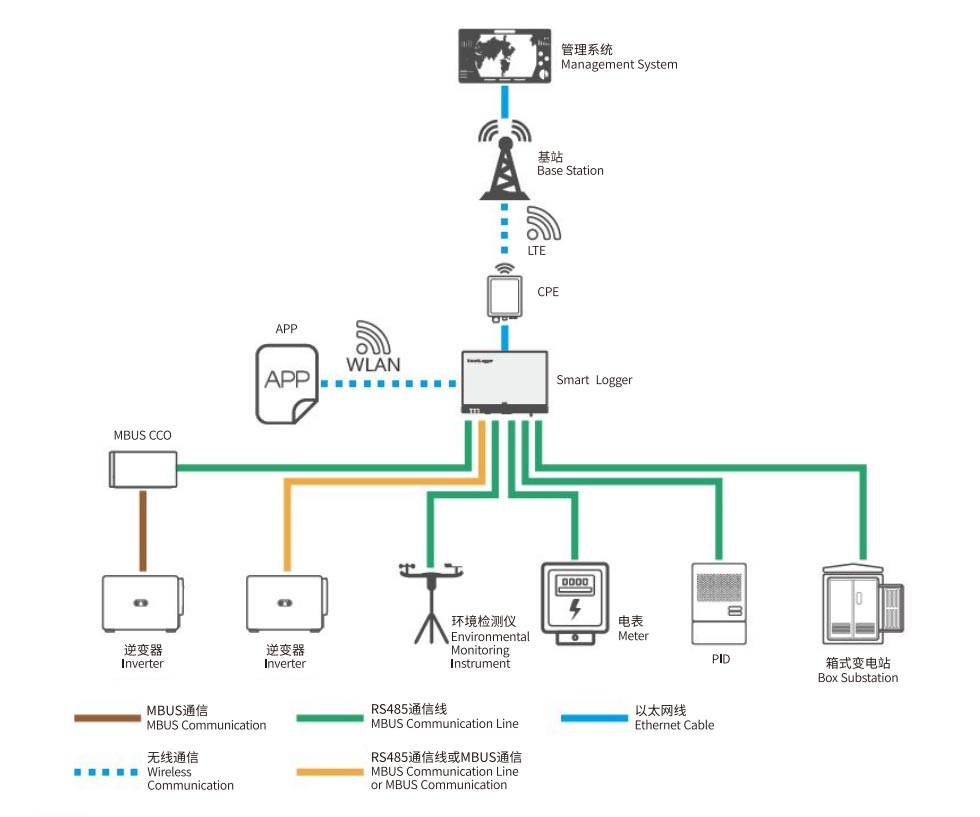

Tipiški tinklo scenarijai

Palaiko šviesolaidinio žiedo tinklą, šviesolaidžio žvaigždžių tinklą ir Ethernet žvaigždžių tinklą.

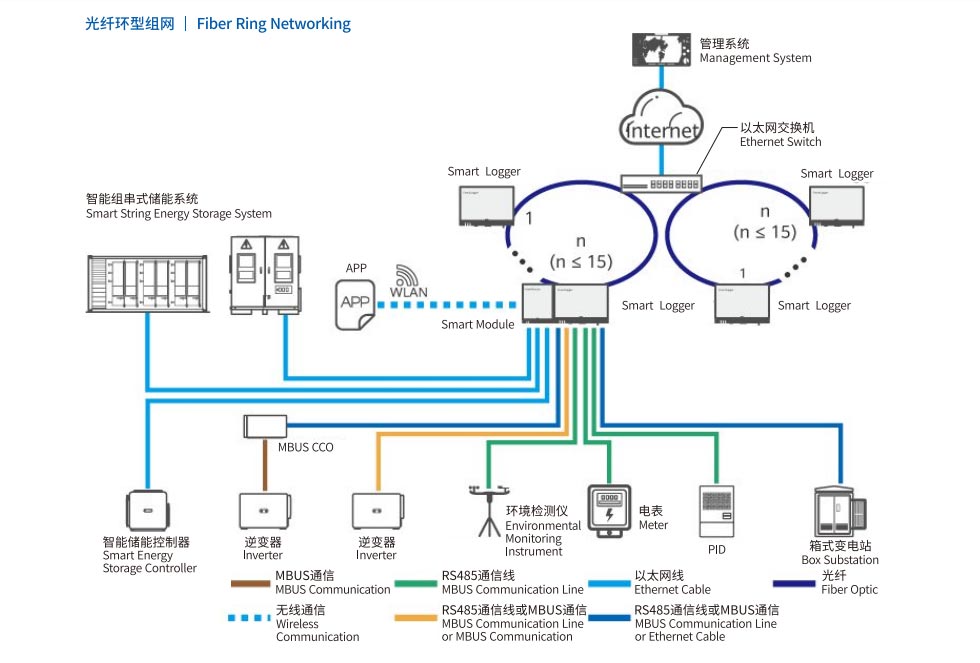

1. Fiber Ring Networking

Pastaba:
Skaidulinio žiedo tinklas, sudarytas iš SmartLoggers, gali sujungti iki 15 SmartLoggers, kurių kiekvienas gali prisijungti prie inverteriai, aplinkos stebėjimo prietaisai, skaitikliai ir kiti prietaisai.
Skaidulinis jungiklis turi palaikyti standartinį RSTP protokolą ir būti įjungtas. Nustatykite jungiklio tilto prioritetą didesnį nei „SmartLogger“ 0x8000 (rekomenduojama: 0x7000; kuo mažesnė vertė, tuo didesnis tilto prioritetas). Konfigūracija Dėl RSTP metodo ir tilto prioriteto reikia pasitarti su gamintoju. Jei jungiklis nepalaiko RSTP, šviesolaidžio žiedo tinklas turi būti konvertuotas į grandinės arba žvaigždžių topologiją.
Kelių skaidulų žiedų tinklai gali būti sujungti per Ethernet jungiklį ir prijungti prie valdymo sistemos.

2. Fiber arba Ethernet Star Networking

Pastaba:
Keli SmartLoggers gali būti sujungti per Ethernet jungiklį ir prijungti prie valdymo sistemos.
Jungiant SmartLoggers prie Ethernet komutatoriaus per šviesolaidinį ryšį maksimalus ryšio atstumas yra 12 kilometrų (su pasirenkamas 100 Mbps optinis modulis) arba 10 kilometrų (su pasirenkamu 1 Gbps optiniu moduliu); kai prijungtas per Ethernet kabelis, maksimalus atstumas yra 100 metrų.
„SmartLogger“ palaiko belaidį tinklą, įskaitant 4G/3G/2G ir LTE privačius tinklus.

3.4G tinklas

4. LTE privataus tinklo tinklas

Pastaba:
„SmartLogger“ WAN prievadas jungiasi prie CPE (kliento patalpos įrangos) per POE modulį ir POE bangą. gynėjas.
SmartLogger IP adresas ir CPE IP adresas turi būti nustatyti tame pačiame potinklyje.
