1500 V saulės nuolatinės srovės atjungimo kombainerio dėžė

1500 V saulės nuolatinės srovės atjungimo kombainerio dėžė, tiekiama iš Kinijos gamintojas Zhejiang Soutya New Energy LLC yra 1500 V nuolatinės srovės PV kombinatorius su aliuminio lydinio korpusu ir IP66 apsauga, kuri užtikrina aukštą ilgaamžiškumas ir patikimas veikimas lauke. Įrenginys integruoja kritinį saugos komponentai, įskaitant apsaugos nuo nuolatinės srovės viršįtampio įtaisus, nuolatinės srovės izoliatorius ir a pagrindinis nuolatinės srovės atskyrimo jungiklis. Jis sukurtas užtikrinti visapusišką izoliaciją, nuotėkio ir įžeminimo apsauga fotovoltinėse sistemose.

Techninis parametras

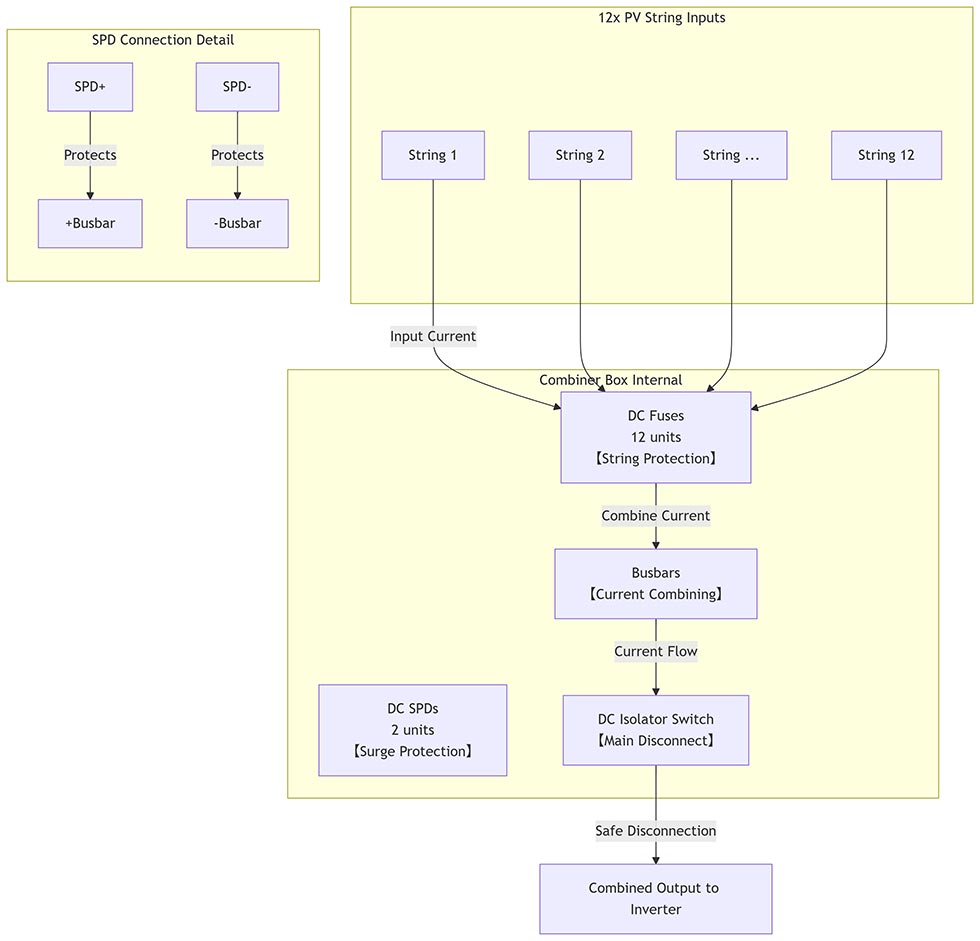

Laidų schema

Taikymo scenarijai

1. Komunalinių paslaugų masto PV laukai – Centrinis inverterių sujungimas

Dėžutė „12 viename“ montuojama ant grindų ant plieninių skersinių svirčių tarp sekimo eilių sujungia keliolika 1500 V stygų į vieną homerun kabelį. Individualus saugiklis laikikliai apsaugo kiekvieną eilutę nuo atvirkštinės srovės gedimų, o du SPD (± ir PE) fiksuoja žaibo viršįtampius, sukeltus ilgomis nuolatinės srovės srovėmis. Pagrindinis rotacinis izoliatorius užtikrina matomą pertraukos izoliaciją kombainoje, leidžiančią techninės priežiūros brigadai užrakinti visą 1500 V magistralę prieš pradedant darbą centrinis keitiklis arba transformatorius.

2. Dideli komerciniai stogai – Multi-MPPT stygų grupavimas

Įrenginys sumontuotas ant balastuotų padėklų ant plataus plokščio stogo, tiekia 12 atskirti stygas į vieną 250 kW keitiklio MPPT įvestį. Styginių lygis lydymas neleidžia gedimams plisti tarp masyvų, o izoliatorius suteikia elektrikai vietinį atjungimo tašką keičiant keitiklį arba atliekant IR nuskaitymą patikrinimų, todėl nereikia uždaryti viso stogo.

3.Agro-voltainiai įrenginiai – Paaukštinti sekimo kombainai

Pakabinamas ant pilonų konstrukcijų virš pasėlių eilių, aptvaras sujungiamas galia iš pakeltų bifacialių modulių. IP66 sandarinimo blokų drėkinimo purškalas ir dulkės, o dvigubi SPD apsaugo nuo vasaros perkūnijos, įprastų kaimo lygumos. Atskyrimo jungiklis leidžia ūkininkams saugiai išjungti nuolatinę srovę grandines prieš reguliuodami sekimo įrenginio pakreipimą arba aptarnaujant drėkinimo strypus.

4.Pramoninės mikrotinklo aikštelės – nuolatinės srovės prijungtos saugojimo fasadai

Montuojamas ant cokolio saulės energijos automobilių prievadų, sujungtų su akumuliatorių talpykla, krašte, kombainas sujungia 12 stygų į 1500 V nuolatinės srovės magistralę, maitinančią PCS įkroviklius. Šynos, įvertintos 400 A nepertraukiamo rankenos saugojimo įkrovimo/iškrovimo dviračiu, ir izoliatorius užtikrina avarinį ugniagesių išjungimą, kai yra integruotas su mikro tinklelio lanko gedimų aptikimo sistema.

5. Nuotolinės dykumos saulės elektrinės – ilgos stygos atšiaurios aplinkos mazgai

Tvirtinama ant betoninių trinkelių tarp dykumos masyvų, dėžutė atlaiko 55 °C aplinkos temperatūrą ir vėjo pustomas smėlis. Dvi SPD apsaugo nuo tolimų žaibo smūgių kilometrų nuolatinės srovės kabelių, o pagrindinis izoliatorius leidžia naktį blokavimas be keitiklio poveikio, užtikrinantis minimalias prastovos modulio metu valymo arba sekimo variklių keitimas.
