Automatiškai užsidarantis miniatiūrinis grandinės pertraukiklis

Automatiškai užsidarantis miniatiūrinis grandinės pertraukiklis, tiekiamas Kinijoje gamintojas Zhejiang Soutya New Energy LLC. Jame yra miniatiūrinė grandinė pertraukiklis kaip pagrindinis jungiklis, aprūpintas itin mažu išmaniuoju elektros operatorius su mikroprocesoriumi. Jis turi viršįtampio funkcijas, žemos įtampos, įtampos praradimo ir laiko delsos veiksmai su automatiniais pakartotinis prijungimas po įtampos atkūrimo. Tai atitinka techninius reikalavimus Paskirstytų fotovoltinių tinklo jungiklių specifikacijos: GB/T 10963.1, IEC/EN 60898-1 ir Q/GDW 1972.

Būdingas

Trumpojo jungimo apsauga
Apsauga nuo per didelės / per mažos / dėl įtampos praradimo
po įtampos atkūrimo
10 kA vardinė pertraukimo galia
Automatinio užsidarymo laikas: 7s-10s

Techninis parametras

Veikimo aplinka

Aukštis:≤2000m;
Montavimo kategorija:Ⅱ、Ⅲ;
Montavimo būdas: Vertikalus montavimas ant DIN bėgelio
Užterštumo laipsnis:2.

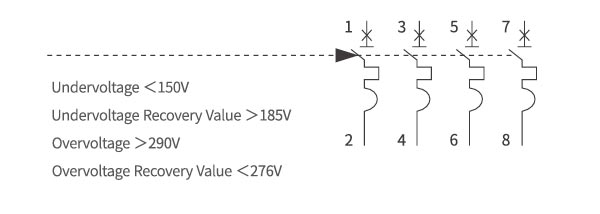

Laidų schema

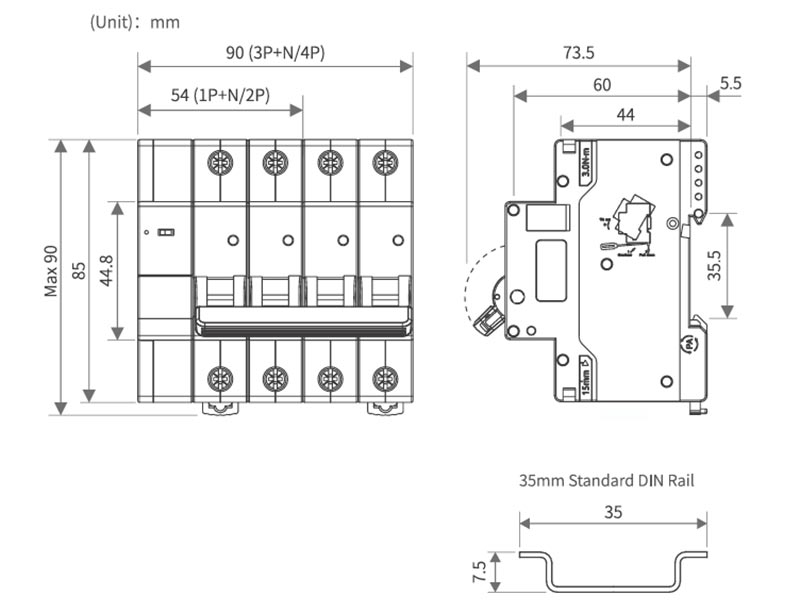

Išvaizda ir montavimo matmenys

Taikymo scenarijai

1. Stogo ir C&I string PV sistemos

400 V/230 V, vienfazis arba trifazis gyvenamasis ir komercinis stogas masyvai; montuojamas kintamosios srovės jungties dėžutės viduje, kuri yra tarp stygos keitiklis ir komunalinių paslaugų skaitiklis, kad būtų užtikrinta perkrova, trumpasis jungimas ir automatinis pakartotinis uždarymas po tinklo įtampos atkūrimo.

2. Tinklelio keitiklio kintamosios srovės išėjimas

Gamykloje sumontuotas keitiklio originalios įrangos gamintojas kaip standartinis 5–15 kW kintamosios srovės apsaugas vienfaziai arba 10-30 kW trifaziai modeliai; 10 kA pertraukimo galia apima didelė numatoma gedimo srovė, matoma skirstomojoje plokštėje.

3. Paskirstytos energijos apskaitos plokštės

Naudojamas kaip pagrindinis izoliacinis / MCB įrenginys „PV matuoklio dėžutėje“, kurios reikalaujama pagal State-Grid / China Southern Power komunalinių paslaugų standartai; žemos įtampos išjungimas <150 V ir viršįtampio išjungimas >290 V garantuoja automatinį atjungimą kai tinklelis nuslysta už lango, apsaugančio nuo išsiskirstymo.

4. Automobilių uostai ir Agrivoltaic Strings

Lauko kombainų stulpeliai, kur rankinis atstatymas yra nepatogus; 20 000 ciklas mechaninis tarnavimo laikas ir –25 °C…+60 °C įvertinimas leidžia nereikalauti priežiūros, sezoninis operacija.

5. Mažos baterijos saugojimo sistemos

kintamosios srovės prijungtas ličio jonų arba LiFePO₄ modifikavimas; pertraukiklis atsidaro ant akumuliatoriaus keitiklio per didelė srovė ir vėl užsidaro, kai BMS signalizuoja apie normalią įtampą, pašalindama klientų iškvietimai.

6. Gatvės apšvietimo ir elektromobilių įkrovimo kioskai

Maitina 32 A/40 A apšvietimo šaką arba 2 lygio įkroviklį iš to paties PV grandinė; kompaktiškas 1P+N arba 3P+N 54 mm/90 mm plotas taupo brangų korpusą erdvė.

7. Farm & Telecom Shelter Distribution

Suteikia apsaugą nuo žemos įtampos varikliu varomiems siurbliams arba telekomunikacijai lygintuvai, kurie turi išsijungti, kai sugrius kaimo silpnas tinklas automatiškai paleidžiamas iš naujo, kai linija atsistato >185 V.

8. Nešiojami PV slidžių ir nuomos įrenginiai

Greitai nustatomi festivalių ar statybų aikštelių nuomos generatoriai; „plug-and-play“ perjungimas leidžia išvengti rankinio įsikišimo kiekvieną kartą, kai tinklelis arba genset žagsulys.
