1000 V nuolatinės srovės kombainerio dėžė 2 į 1 išėjimą izoliatoriaus tipas

1000 V nuolatinės srovės kombaino dėžutės 2 in 1 išėjimo izoliatoriaus tipas, tiekiamas Kinijos gamintojas Zhejiang Soutya New Energy LLC yra 1000 V nuolatinės srovės fotovoltinis įrenginys agregatas, sukurtas atšiaurioms stogo ir lauko sąlygoms. The UV stabilizuoto polikarbonato korpusas turi IP65 sandarumą, apsaugantį nuo dulkių ir varantis lietus, o vienas, priekyje valdomas narvelio tipo rotacinis nuolatinės srovės izoliatorius užtikrina matomą pertraukos izoliaciją, užtikrinančią užrakinimo / žymėjimo saugumą. Viduje, dvi PV eilutės yra atskirai sulydomos per keturis nuolatinės srovės saugiklių laikiklius (du po vieną styga) ir II klasės nuolatinės srovės viršįtampio apsaugos įtaiso (SPD) gnybtai žaibo tranzitai. Gamykloje prijungtos teigiamos, neigiamos ir PE šynos išlaikyti patikimą įžeminimo tęstinumą, todėl dėžutė yra būtina rankinio izoliavimo ir potencialo išlyginimo mazgas mažiems antriniams matricoms iki 2 × 15 A įvestis.

Techninis parametras

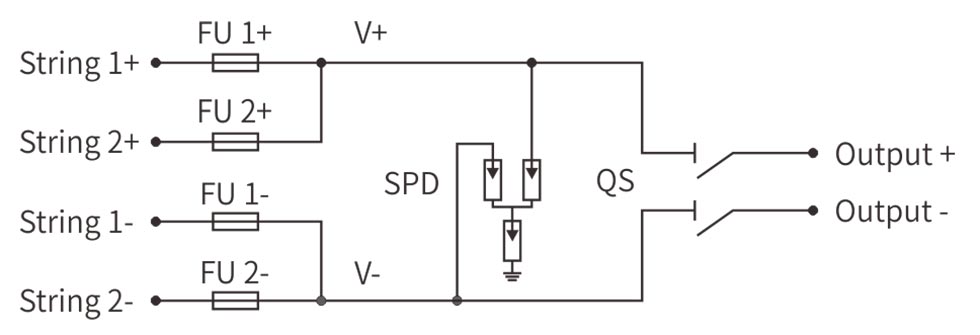

Laidų schema

Taikymo scenarijai

1.PV stygų konsolidavimas – maži stogo masyvai

Tvirtinama po moduliais arba ant parapeto sienų, dėžutė sujungia dvi PV eilutes į vieną 1000 V nuolatinės srovės tiekimą. Keturi saugiklių laikikliai (du vienoje eilutėje). atskira stygos apsauga nuo viršsrovių, o II klasės SPD spaustukai šalia žaibo sukeltų viršįtampių. Priekyje valdomas narvelio tipo sukamasis izoliatorius užtikrina matomą pertraukos blokavimą, leidžiantį saugiai prižiūrėti keitiklį be atodangos ant stogo.

2. Žemės ūkio nuolatinės srovės tiektuvai – Drėkinimo ir gyvulininkystės sistemos

Siurblinėse ar tvartų palėpėse montuojamas įrenginys tiekia saulės energiją DC į siurblius be šepetėlių ir melžimo įrangą. IP65 sandarinimas neapima grūdų dulkių ir aukšto slėgio plovimo vandens, o izoliatorius leidžia ūkininkams sulūžti abu polius iškart prieš sezoninius įrangos patikrinimus ar diržo keitimą.

3. Nuotolinės telekomunikacijų prieglaudos – kritinė ryšio galia

Bokšto junginių viduje esantis kombainas tiekia nuolatinės srovės šynas radijo galvutės ir baterijų bankai. SPD apsaugo jautrią RF elektroniką nuo pereinamųjų viršįtampių, o izoliatorius veikia kaip vietinis atjungti bokšto įžeminimo matavimus atliekantiems technikai arba lygintuvų mainai.

4.Gyvenamųjų namų klasterių masyvai – Daugiabučių namų PV atšakos

Montuojamas metrų spintelėse arba palėpės santvarose, atitvaroje sujungia dvi modulių eilutes bendram keitikliui. Antipirenas polikarbonatas ir styginių lygio lydymas padidina saugumą apgyvendintuose pastatuose, o izoliatorius skubios pagalbos tarnyboms suteikia vieną pažymėtą tašką gaisro metu izoliuokite nuolatinės srovės pusę.

5. Pramoniniai mikro tinklelio mazgai – atsarginės ir didžiausios skutimosi grandinės

Ant flanšo montuojamas ant slydimų, sujungiančių PV su šakinių krautuvų įkrovikliais arba PLC stovais, dėžė valdo 15 kW saulės energijos. Dviejų stygų galimybė atitinka didžiausio skutimosi paklausos profiliai ir suderintas SPD + dviejų polių izoliatorius ekranuoti jautrias pavaras nuo tinklo smailių ir keitiklio komutacijos triukšmo.
