1000 V nuolatinės srovės kombainerio dėžė 2 į 1 išėjimas MCB tipo

1000 V nuolatinės srovės kombainerio dėžė 2 in 1 Out MCB tipo, tiekiama iš Kinijos gamintojas Zhejiang Soutya New Energy LLC yra 1000 V nuolatinės srovės fotovoltinis įrenginys stygų kaupimo įrenginys, sukurtas kompaktiškam, didelio našumo lauko aptarnavimui. Korpusas pagamintas iš UV stabilizuoto polikarbonato ir užsandarintas IP65 apsaugo vidinius komponentus nuo dulkių, drėgmės ir ilgalaikio saulės poveikio ekspozicija. Viduje keturi nuolatinės srovės saugiklių laikikliai užtikrina apsaugą nuo per didelės srovės dvi įvesties eilutės, sukeltos II klasės nuolatinės srovės viršįtampio apsaugos įtaiso (SPD) spaustukai pereinamieji elementai ir vienas dviejų polių nuolatinės srovės miniatiūrinis grandinės pertraukiklis (MCB) užtikrina apkrovos perjungimą ir trumpojo jungimo izoliaciją. Gamyklinis laidas teigiamos, neigiamos ir PE magistralės garantuoja mažos varžos ekvipotencialą sujungimas, o 2-in 1-out konfigūracija supaprastina kabelių prijungimą prie mažų stogo arba trigubų eilučių pomasyvai. Dizainas užtikrina saugų, matomą pertrauką techninės priežiūros izoliacija ir esminė eilutės lygio apsauga a erdvę taupantis, ant sienos tvirtinamas plotas.

Techninis parametras

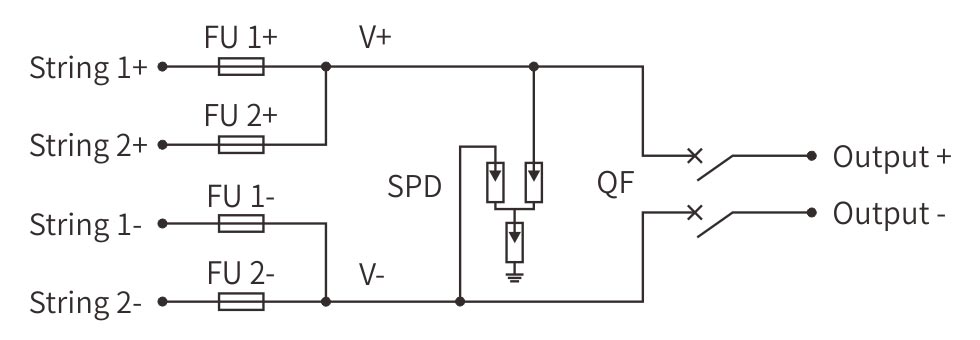

Laidų schema

Taikymo scenarijai

1.PV stygų konsolidavimas – maži stogo masyvai

Dėžutė, sumontuota po moduliais arba ant parapeto sienų, sujungia dvi PV eilutes į vieną nuolatinės srovės išvestį. Keturi saugiklių laikikliai suteikia atskirą eilutę apsauga nuo viršsrovių, o II klasės SPD gnybtai sukelia viršįtampius nuo netoliese esanti žaibo veikla. Iš priekio valdomas MCB užtikrina matomą pertrauką izoliacija, leidžianti saugiai užrakinti inverterio techninės priežiūros metu arba ant stogo intervencijos.

2. Žemės ūkio nuolatinės srovės tiektuvai – Drėkinimo ir gyvulininkystės sistemos

Siurblinėse ar tvartų palėpėse montuojamas įrenginys tiekia saulės energiją DC į bešepetinius siurblius ir melžimo įrangą. IP66 sandarinimas neapima grūdų dulkių ir aukšto slėgio plovimo vandens, o integruotas MCB leidžia greitai išjungimas prieš sezoninius įrangos patikrinimus arba diržo keitimą.

3. Nuotolinės telekomunikacijų prieglaudos – kritinė ryšio galia

Bokšto junginių viduje esantis kombainas tiekia nuolatinės srovės šynas radijo galvutės ir baterijų bankai. SPD apsaugo jautrią RF elektroniką nuo pereinamųjų viršįtampių, o MCB veikia kaip vietinis atjungiklis technikams, atliekantiems bokšto įžeminimo matavimus arba keičiantiems lygintuvus.

4.Gyvenamųjų namų klasterių masyvai – Daugiabučių namų PV atšakos

Tvirtinama metrų spintelėse arba palėpės santvarose, korpusas sutvirtėja dvi modulių eilutės, skirtos bendram naudojimui keitikliu. Ugniai atsparus polikarbonatas ir stygos lygio saugikliai padidina saugumą apgyvendintuose pastatuose, o MCB suteikia avariniams gelbėtojams vieną pažymėtą tašką, skirtą nuolatinės srovės pusei izoliuoti per a gaisro įvykis.

5. Pramoniniai mikro tinklelio mazgai – atsarginės ir didžiausios skutimosi grandinės

Ant flanšo montuojamas ant slydimų, sujungiančių PV su šakinių krautuvų įkrovikliais arba PLC stovais, dėžė valdo 15 kW saulės energijos. Dviejų stygų galimybė atitinka didžiausio skutimosi paklausos profiliai ir suderinti SPD + MCB poros skydai jautrūs diskai iš tinklo šuolių ir keitiklio komutacijos triukšmo.
