DC 1000V saugiklio laikiklis

„Soutya“ SYF5-DC 1000 V saugiklių laikiklis siūlo patikimą apsaugą ir turi CE sertifikatą. Susisiekite su mumis šiandien, kad gautumėte konkurencingą pasiūlymą!, kurį tiekia Kinijos gamintojas Zhejiang Soutya New Energy LLC, užtikrina 1000 V DC, 2–32 A apsaugą su 20 kA pertraukimo galia saulės kolektorių dėžutei.
Pagrindinės savybės
Šviesos indikatorius, aiškiai žinokite saugiklio laido būseną.
Atidarykite rankenėlę, ją galima patraukti į viršų, lengviau pakeisti saugiklio laidą.
Kniedės plius ultragarsinis suvirinimas tvirtesnis, laidai nesiskiria.
Taikymas PV kombinuotojo dėžutėje.

Siųsti užklausą

Prekės aprašymas

„Soutya“ SYF5-3DC 1000 V saugiklių laikiklis siūlo patikimą apsaugą su CE sertifikatu. Susisiekite su mumis šiandien dėl konkurencingos kainos! iš Kinijos gamintojo Zhejiang Soutya New Energy LLC yra 1000 V nuolatinės srovės, 2–32 A, 20 kA pertraukimo įtaisas, skirtas 3–15 kW galios gyvenamajai PV kombinatorius-dėžutė .

Būdingas

SYF5 serijos saugiklių korpusas pagamintas iš aukštos lydymosi temperatūros PA66 medžiagos, kuri yra saugesnis ir patikimesnis.
Lydomoji šerdis yra kintamo skerspjūvio lydalas, pagamintas iš gryno sidabro lakšto inkapsuliuotas į lydymosi vamzdelį, pagamintą iš itin tvirto porceliano. Lydymasis vamzdis užpildytas chemiškai apdorotu didelio grynumo kvarciniu smėliu ir specialiu apdorotas chemines medžiagas kaip lanko gesinimo priemones. Abu lydalo galai yra tvirtai sujungti su galiniais dangteliais taškiniu suvirinimu.

Taikymo scenarijai

1. Gyvenamasis stogo PV (3–15 kW)

Tinka 1000 V nuolatinės srovės stygų dėžėms, skirtoms vienfazėms 5–10 kW arba trifazėms 10–15 kW galioms sistemos; 10,3 × 38 mm saugiklių jungtys atitinka įprastus 6–25 A saugiklius.

2. Mažos stoginės ir balkono saulės energijos rinkiniai

1000 V įtampa apima 2–4 eilutes 450 W modulių; kompaktiškas 1P izoliatorius taupo vietos plastikiniuose IP65 korpusuose, sumontuotuose po moduliais.

3. Buitinės hibridinės inverterio-baterijos grandinės

Atskiria 48 V/51,2 V akumuliatorių krūvas, padidintas iki 600–800 V nuolatinės srovės magistralės viduje 5–10 kW hibridiniai agregatai; 20 kA lūžimo rankenos pašalina akumuliatoriaus trumpus gedimus.

4. Buitiniai EV kintamosios srovės įkrovikliai (7–11 kW)

Kai įkrovikliai naudoja vidinę 800 V DC PFC magistralę, SYF5-32P atlieka techninę priežiūrą izoliacija prieš nuolatinės srovės grandies kondensatorių.

5. Mažos galios nuolatinės srovės apšvietimas / sodo mikro tinkleliai

Apsaugo 380 V/750 V DC sodo ar gatvių apšvietimo autobusą, maitinamą mažais PV stulpais; PA66 korpusas atlaiko nuo -40 °C iki +90 °C.

Techninis parametras

Modelis	SYF5-32P
Stulpų skaičius	1P
Pagal standartą	IEC60269-1 IEC60269-6


Nominali darbinė įtampa Ue VDC	1000VDC
Nominali srovė A	2-32A
Pertraukimo galia kA	20 kA
Apsaugos lygis	IP20
Laidai Mm²	1-10 mm²
Darbinės temperatūros diapazonas	-40 ℃ ~ + 90 ℃

Aukštis virš jūros lygio	≤2000m
Santykinė drėgmė	+20 ℃, ≤90 % +30 ℃, ≤80 % +40 ℃, ≤70 %

Diegimo aplinka	Nėra reikšmingos vibracijos ir smūgio

Diegimo kategorija	III klasė

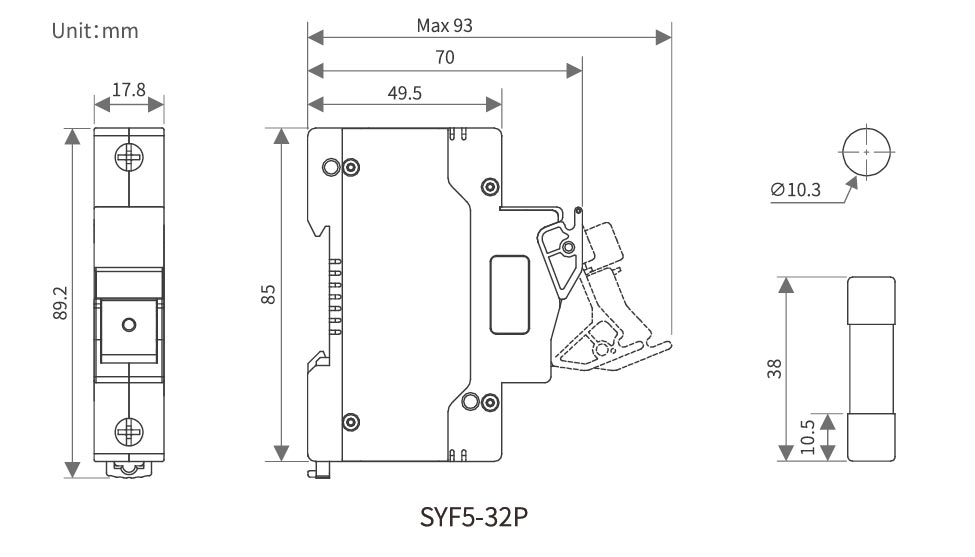

Išvaizda ir montavimo matmenys

DC 1000V Fuse Holder

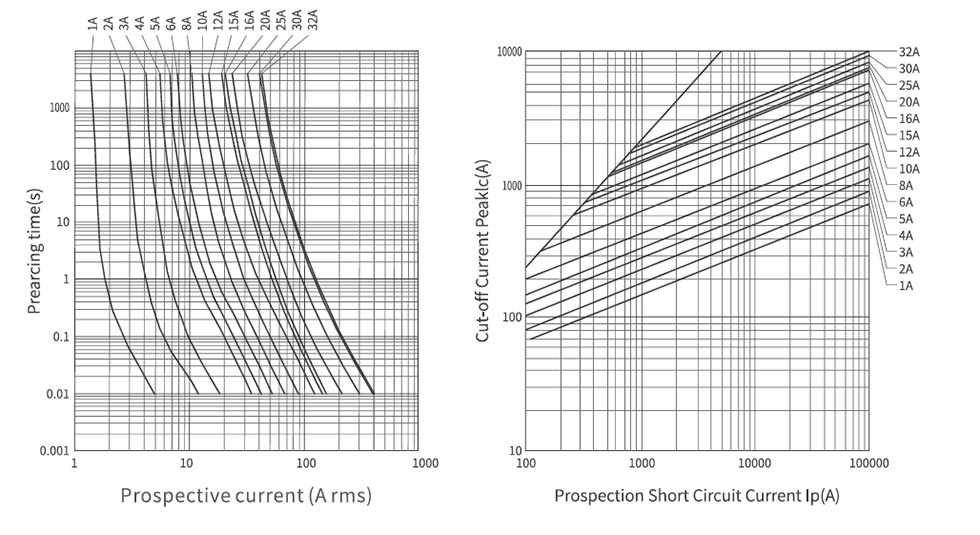

DC laidų schema

DC 1000V Fuse Holder

Saugiklio šerdies dydis (mm)	Nominali srovė (A)	Nominali įtampa (V)	Galios praradimas		Džaulio integralas
			Galios praradimas		Džaulio integralas
			0,7 colio (W)	1,01 n (W)	Lankinio priekinio džaulio integralas P't(A²s)	Bendras lydantis džaulio integralas I²t(A²s)
			0,7 colio (W)	1,01 n (W)	Lankinio priekinio džaulio integralas P't(A²s)	Bendras lydantis džaulio integralas I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3 × 38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3 × 85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3 × 85	4	1500	1.69	3.19	8	14
10,3 × 85	5	1500	1.71	3.22	11	22
10,3 × 85	6	1500	1.73	3.25	15	30
10,3 × 85	8	1500	1.79	3.36	9	35
10,3 × 85	10	1500	1.99	3.74	10	98
10,3 × 85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3 × 85	16	1500	2.69	5.06	16	190
10,3 × 85	20	1500	3	5.65	34	400
10,3 × 85	25	1500	4.11	7.7	80	600
10,3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
