DC 1500V saugiklių laikiklis

SYF5-50P DC 1500V saugiklio laikiklis, 50 A fotovoltinis saugos laikiklis tiekia Kinijos gamintojas Zhejiang Soutya New Energy LLC – yra a skydelyje montuojamas apsauginis blokas, pagamintas iš UV spinduliams atsparaus polikarbonato korpusas ir IP65 klasės sandarinimas užtikrina ilgalaikį veikimą lauke. The laikiklis užrakina 10 × 38 mm gPV saugiklio elementą (bendras 2,2 × 13,2 cm) ir tiekia 25 kA pertraukimo galios gedimų šalinimą su matomu pertraukimu indikacijos ir priežiūros saugumas, o gamykloje prijungtas teigiamas, neigiamas ir PE išvados užtikrina patikimą įžeminimo tęstinumą. Sukurta vienos arba kelių eilučių PV submasyvai, užtikrina esminę viršsrovę izoliacija ir potencialo išlyginimas.

Techninis parametras

Taikymo scenarijai

1. Komunalinio masto PV kombainų dėžės

1 500 V DC 182/210 mm modulių stygos iki 50 A; 10,3 × 85 mm saugiklių jungtys leisti 28–40 A vienai stygai, supjaustant dėžių skaičių 2,5 MW blokuose.

2.Dideli komerciniai / pramoniniai stogai ≥ 30 kW

Trifaziai 50 kW–110 kW keitikliai su 1 300–1 500 V MPPT naudos iš 25 kA pertraukimo galia ir 1 mm kontaktų tarpas užtikrina patikimą lanko užgesinimą.

3. Konteinerių baterijų energijos kaupimo sistemos (BESS)

1 200–1 500 V DC baterijų stelažai iki 2,5 MWh; 50 A reitingas apsaugo kiekvieną stovą o 25 kA Icu valdo visą akumuliatoriaus trumpojo jungimo srovę.

4.150 kW–400 kW DC greitojo įkrovimo stotelės

Apsaugo 1 000–1 500 V nuolatinės srovės magistralę tarp lygintuvo kamino ir dozatoriaus; Saugiklio izoliatorius leidžia saugiai ištraukti techninės priežiūros metu be užsidarymo per visą įkroviklio banką.

5.PV + saugojimo EV įkrovimo mazgai

Dvigubas naudojimas toje pačioje 1 500 V magistrale: vienas saugiklio izoliatorius kiekvienai PV įvesties eilutei ir kitas akumuliatoriaus stovui, supaprastinant atsargines dalis ir logistiką.

6.Dykumos arba plūduriuojantys PV augalai

Atlaiko nuo -50 °C iki +90 °C veikimo diapazoną ir IP20 pirštams saugūs gnybtai atšiaurioje lauko ar didelės drėgmės aplinkoje; 85 mm saugiklio elementas suteikia didesnį Nepraleidžiama ilgiems kabeliams.

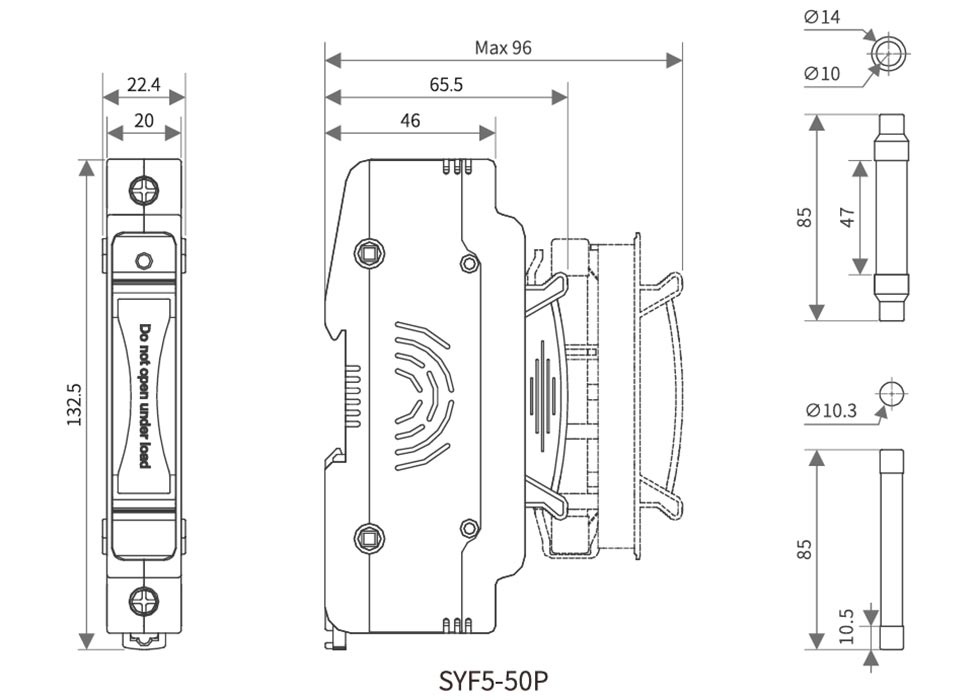

Išvaizda ir montavimo matmenys

DC laidų schema
