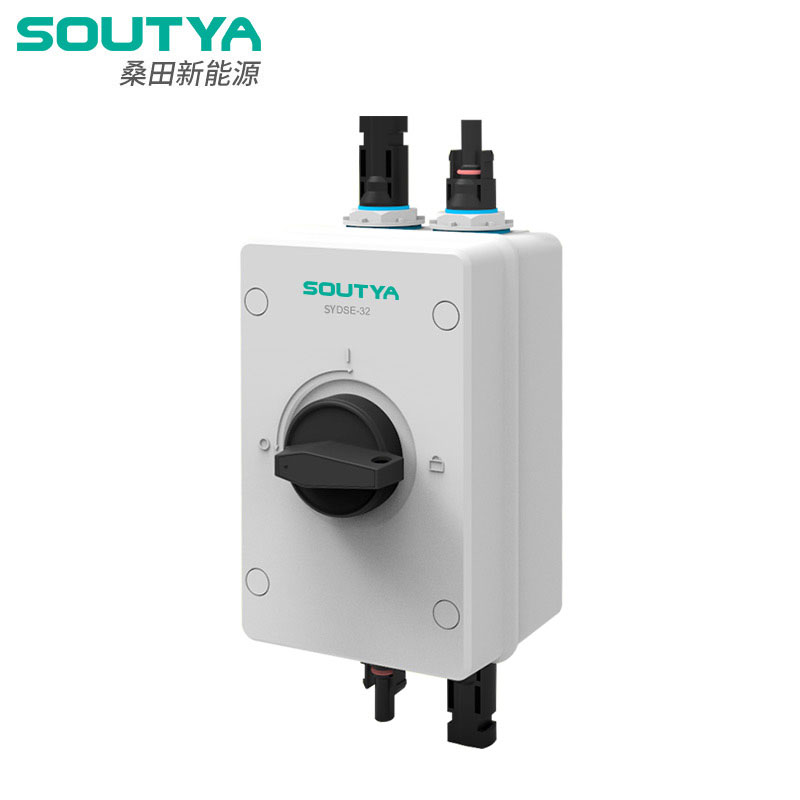

Nuolatinės srovės ištraukimo tipo izoliatoriaus jungiklis

SYDSC-32 nuolatinės srovės ištraukimo tipo izoliatorius, tiekiamas Kinijos gamintojo Zhejiang Soutya New Energy LLC, suteikia 1 500 V nuolatinės srovės, 32 A perjungimo galimybę ir 1 200 A trumpojo jungimo atsparumo saulės kolektorių dėžėms ir nuolatinės srovės paskirstymo sistemoms.
▶ Kompaktiška konstrukcija ir modulinė konstrukcija. Kiekviena grandinė yra atskirai išdėstyta atskirame sluoksnyje, užtikrinant didesnį saugumą.
▶ Dviejų kontaktų sukamoji jungtis su savaime išsivalanti konstrukcija, kuri prailgina gaminio tarnavimo laiką.
▶ Tunelio tipo laidai, siūlantys lankstumą ir patogumą.
▶ Puikiai prisitaiko prie aplinkos, gali patikimai veikti nuo -40 iki 85 °C temperatūros diapazone.
▶ Taikoma fotovoltinėse kombainų dėžėse ir prie fotovoltinio tinklo prijungtose sistemose.

Siųsti užklausą

Prekės aprašymas

SYDSC-32 DC ištraukimo tipo izoliatoriaus jungiklis, tiekiamas Kinijos gamintojo Zhejiang Soutya New Energy LLC yra 1500 V nuolatinės srovės, 32 A rotacinis izoliatorius su dvigubu pertraukimu besisukančiais kontaktais, užtikrinančiais greitą lanko užgesimą ir didelis patikimumas. Su 1200 A atsparumo trumpajam jungimui įvertinimu ir 8 mm kontaktų tarpas, jis skirtas saugiai grandinės izoliacijai saulės kolektoriuje dėžės, baterijų stygos ir energijos kaupimo sistemos.

Būdingas

Dviejų kontaktų sukamoji jungtis
IP66 apsauga
Nepoliškumas
Trumpas lankas
Ugniai atspari medžiaga

Taikymo scenarijai

1.PV Kombinerinės dėžės

Montuojamas tarp stygų ir keitiklio, sukamoji rankena vienu metu atjungia teigiamus ir neigiamus laidininkus; dvigubo pertraukimo kontaktai užtikrinti 1500 V nuolatinės srovės izoliaciją be lanko ir suteikti montuotojams matomą pertrauką reikalingas saugiai priežiūrai.

2. Akumuliatoriaus energijos kaupimo nuolatinės srovės plokštės

Įmontuotas ant akumuliatoriaus bloko šynos, izoliatorius gali nutraukti akumuliatoriaus pusės nuolatinė srovė vienu greitu judesiu; jo 1200 A trumpasis jungimas patikimas įvertinimas atlaiko atvirkštines gedimų sroves avarijos metu išjungimai.

3. Greito įkrovimo poliai

800 V greitųjų įkroviklių viduje 4 polių versija atskiria du nepriklausomus įkroviklius baterijų tiekimas. Nepoliarinis dizainas palaiko dvikryptį įkrovimas / iškrovimas, o IP66 korpusas užtikrina ilgalaikį lauką patikimumas.

4. Komercinės ir komunalinės paskirties keitiklio nuolatinės srovės šonai

Kai keitiklį reikia aptarnauti arba pakeisti, SYDSC-32 pateikia aiškų pranešimą lūžio taškas, apsaugantis nuo lanko pažeidimo gnybtuose ir veikia nuo –40 °C iki +85 °C dykumoms ar aukštuminiams augalams.

5. Konteinerių saugojimo pogrupiai

Naudojamas kaip klasterio lygio priežiūros jungiklis kartu su saugikliais arba pertraukikliais, ji sukuria dviejų pakopų izoliavimo schemą – saugiklis ir izoliatorius – ribojančią išjungimą apimtis ir pagerinti bendrą sistemos prieinamumą.

Techninis parametras

Modelis Nr.		SYDSC-32
Nominali izoliacijos įtampa	Vdc	1500
Įprasta šildymo srovė	A	32
Vardinė impulsų atsparumo įtampa	Vdc	8000
Icw Nominali trumpalaikė atsparumo srovė	A	780
Nominali trumpojo jungimo galimybė	A	1200
Kontaktinis pasipriešinimas	mΩ	≤3
Izoliacijos atsparumas	mΩ	≥50
Maksimalus kabelio plotas (įskaitant trumpiklį)
Vieno laido arba standartinis	mm²	4-10
Sukimo momentas
Terminalo M4 varžtų priveržimas	Nm	1,2-1,8
Perjungimo sukimo momentas	Nm	12:00 Įjungta, 9:00 Išjungta
Perjungimo rankenėlės padėtis	Nm	12:00 Įjungta, 9:00 Išjungta
Mechaninis gyvenimas		10000
Elektros tarnavimo laikas, veikimo dažnis		300 kartų / 200 kartų / val
Elektros tarnavimo laikas, veikimo dažnis		300 kartų / 200 kartų / val
DC poliai		2, 4
Kontaktinis atstumas (lenkų atstumas)	mm	8
Darbinė temperatūra	℃	-40 iki +85
Laikymo temperatūra	℃	-40 iki +85
Taršos lygis		3
Viršįtampio klasė		Ⅲ
IP klasė su vandeniui atsparia dėžute		IP66

Laidų parametrai

Modelis	Styga	stulpas	(Naudojimo kategorija)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300V		600V		800V		1000V		1500V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSC-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

Sujungimo schema

DC Drawout-Type Isolator Switch

Nuvertinimo kreivė

DC Drawout-Type Isolator Switch

Išvaizda ir montavimo matmenys

DC Drawout-Type Isolator Switch
