Išorinis nuolatinės srovės izoliatoriaus jungiklis

Išorinis nuolatinės srovės izoliatorius SYDSE-32, tiekiamas Kinijos gamintojo Zhejiang Soutya New Energy LLC, užtikrina saugų 300–1500 V nuolatinės srovės grandinių iki 32 A izoliaciją fotovoltinėse, energijos kaupimo ir EV įkrovimo įrenginiuose.
▶ Bendras mašinos apsaugos lygis yra IP66.
▶ Sukamasis kontaktas su savaime išsivalanti konstrukcija, pasižyminti ilgu tarnavimo laiku.
▶ MC4 jungtys leidžia patogiau prijungti laidus.
▶ Taikoma paskirstytų fotovoltinių sistemų nuolatinės srovės pusėje

Siųsti užklausą

Prekės aprašymas

Išorinis nuolatinės srovės izoliatoriaus jungiklis SYDSE-32, tiekiamas Kinijos gamintojo Zhejiang Soutya New Energy LLC yra 300–1500 V nuolatinės srovės, 32 A nepoliarizuota sukamasis jungiklis, turintis 8 mm tarpą tarp kontaktų ir besisukantis dvigubu pertraukimu kontaktai greitam lanko užgesimui.jis sukurtas patikimam rankiniam izoliacija PV kombainų dėžėse, baterijų grandinėse ir energijos kaupimo sistemose.

Būdingas

Nepoliškumas
IP66 apsauga
Trumpas lankas
Ugniai atspari medžiaga
Sukamasis kontaktas su savaime išsivalančio dizaino

Taikymo scenarijai

1.PV styginių kombinatorių dėžės

Montuojamas tarp įeinančių stygų ir nuolatinės srovės magistralės, izoliatorius suteikia montuotojai matomą, rakinamą pertraukos tašką saugiai stygų priežiūrai arba greitas išjungimas gedimo metu.

2. Akumuliatorių energijos kaupimo lentynos

Padėtas ant kiekvienos klasterio teigiamos ir neigiamos kojos, leidžia technikai atskirti atskirus akumuliatorių stovus neišjungiant viso banko, palaiko karštojo apsikeitimo aptarnavimo ir priešgaisrinės saugos protokolus.

3. Konteinerių ESS slidės

Naudojamas kaip rankinis nuolatinės srovės atjungiklis ant slydimo išorinės sienos, IP66 korpusas atlaiko plovimą ir dulkes, o 8 mm kontaktų tarpas atitinka 1500 V izoliacijos reikalavimas pagal NEC 690.35 ir IEC 60364-5-53.

4.EV greito įkrovimo spintelės

Nepoliarizuota, dvikryptė konstrukcija saugiai pertraukia 800–1000 V DC ryšys tarp įkroviklio modulio ir akumuliatoriaus bloko, leidžiantis avariniu būdu sustabdyti arba modulio keitimas nepažeidžiant lanko.

5. Komerciniai inverteriai ant stogo

Sukamąja rankena, sumontuota tiesiai po keitikliu, galima užfiksuoti OFF padėtis, skirta blokavimui / žymėjimui keičiant keitiklį arba lanko gedimų aptarnavimas, todėl nereikia lipti į stogo kraštų kombainą dėžutė.

Techninis parametras

Modelis Nr.		SYDSC-32
Nominali izoliacijos įtampa	Vdc	1500
Įprasta šildymo srovė	A	32
Vardinė impulsų atsparumo įtampa	Vdc	8000
Icw Vardinė trumpalaikė atsparumo srovė	A	780
Nominali trumpojo jungimo galimybė	A	1200
Kontaktinis pasipriešinimas	mΩ	≤3
Izoliacijos atsparumas	mΩ	≥50
Maksimalus kabelio plotas (įskaitant trumpiklį)
Vieno laido arba standartinis	mm²	4-10
Sukimo momentas
Modulio jungiklio laidų gnybtas M⁴ varžto priveržimo momentas		1,2-1,8
Perjungimo rankenėlės padėtis		12:00 Įjungta, 9:00 Išjungta
Mechaninis gyvenimas		10000
Elektros tarnavimo laikas, veikimo dažnis		300 kartų / 200 kartų / val
Elektros tarnavimo laikas, veikimo dažnis		300 kartų / 200 kartų / val
DC poliai		2, 4
Kontaktinis atstumas (lenkų atstumas)	mm	8
Darbinė temperatūra	℃	-40 iki +85
Laikymo temperatūra	℃	-40 iki +85
Taršos lygis		3
Viršįtampio klasė		Ⅲ
IP klasė su vandeniui atsparia dėžute		IP66 NW

Laidų parametrai

Modelis	Styga	stulpas	(Naudojimo kategorija)DC-PV1DC-PV2IEC/EN60947GB/T14048.3
			300V		600V		800V		1000V		1500V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSE-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
SYDSE-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSE-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

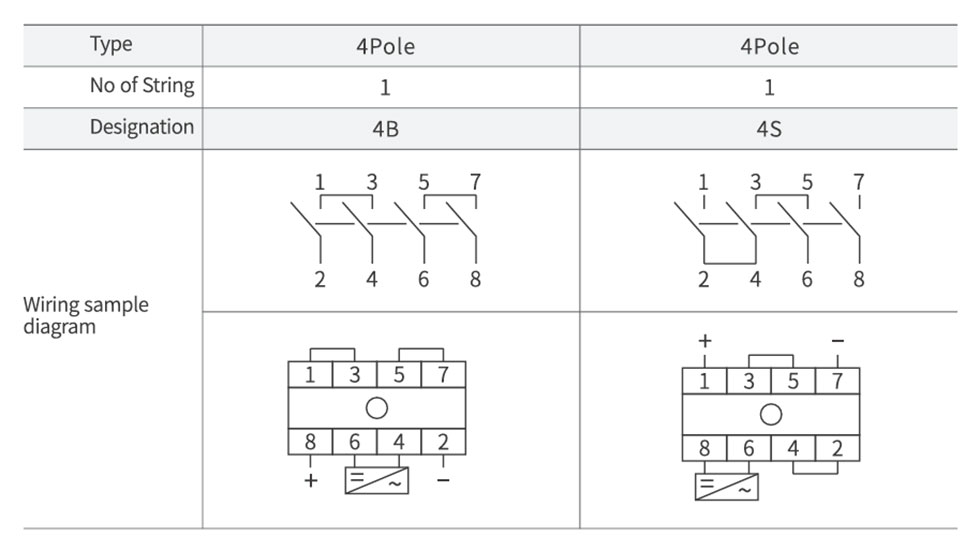

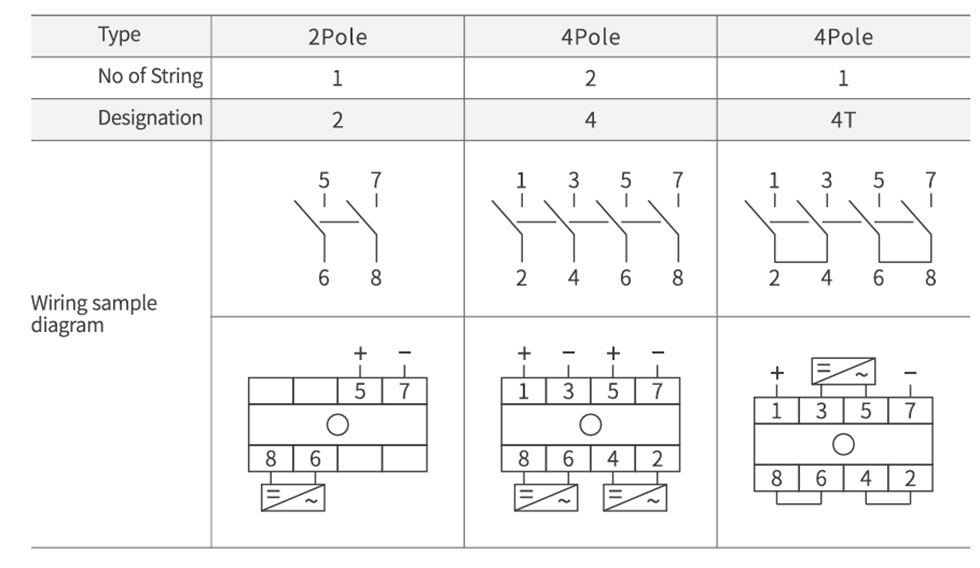

Sujungimo schema

External DC Isolator Switch

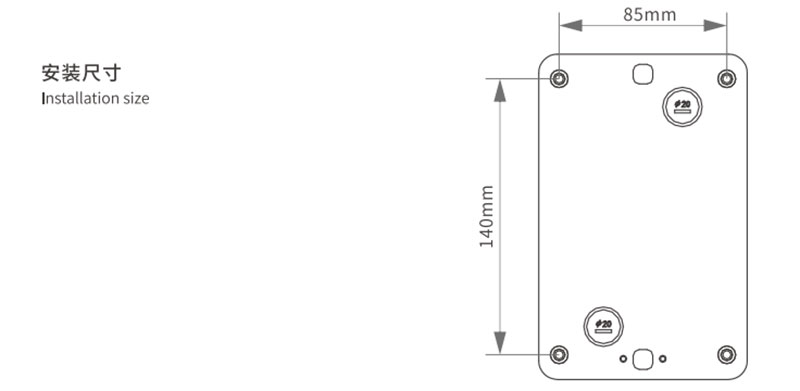

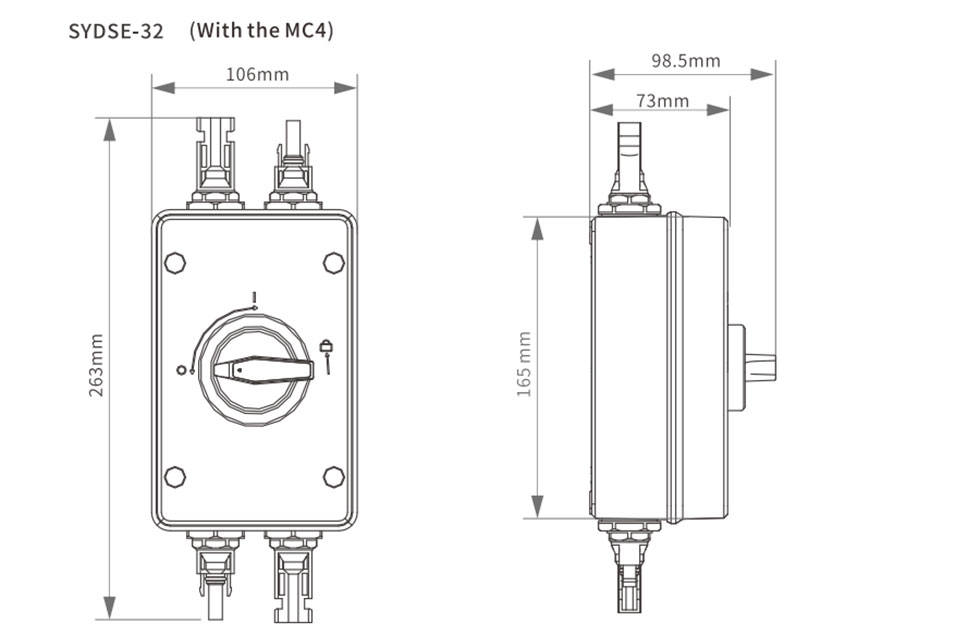

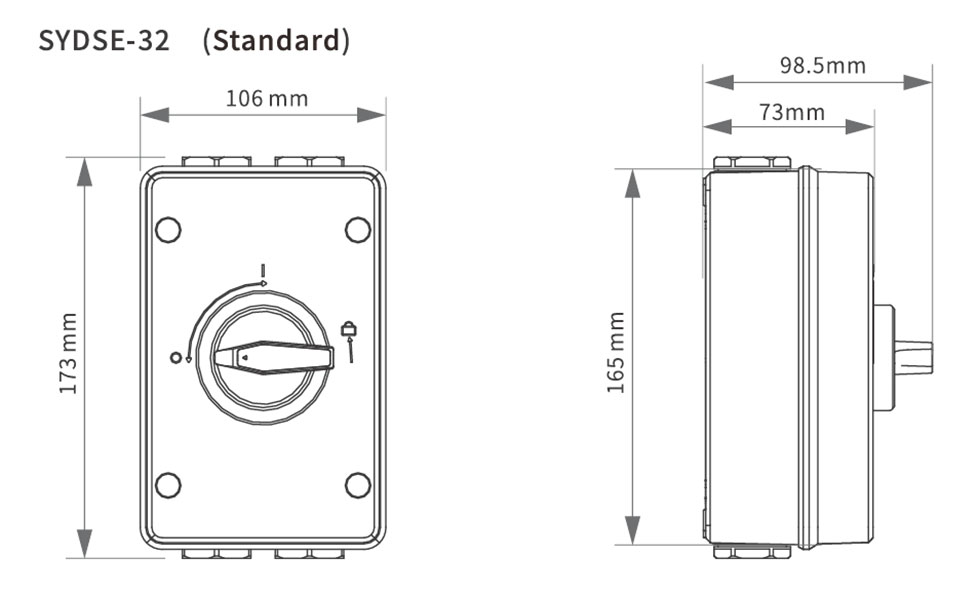

Išvaizda ir montavimo matmenys

External DC Isolator Switch

Zhejiang Soutya New Energy LLC
