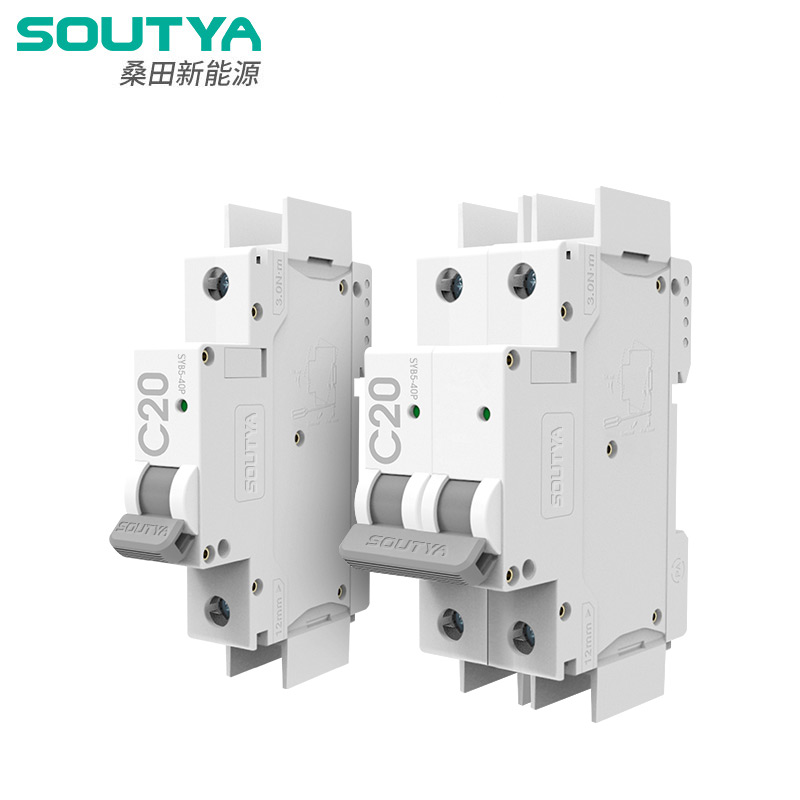

DC miniatiūrinis grandinės pertraukiklis

SYB5-80 DC miniatiūrinis grandinės pertraukiklis, tiekiamas Kinijos gamintojo Zhejiang Soutya New Energy LLC, užtikrina AC 230/400V ir DC 300-1200V grandinių apsaugą.
Pagrindinės savybės
▶ Įprasta AC ir DC (AC230/400V, DC300~1200V)
▶ Nėra teigiamo ar neigiamo poliškumo skirtumo, dvikryptė apsauga, lengviau montuojamas.
▶ Didelis trūkimo trumpas lankas, didesnis saugumas.

Siųsti užklausą

Prekės aprašymas

SYB5-80 DC miniatiūrinis grandinės pertraukiklis, tiekiamas iš Kinijos gamintojas Zhejiang Soutya New Energy LLC, yra 300–1200 V nuolatinės srovės ir 230/400 V AC dvikryptis ir nepoliarizuotas miniatiūrinis pertraukiklis su 10 KA AC / 6KA nuolatinės srovės pertraukimo galia, skirta aukštos įtampos apsaugai PV sistemos, akumuliatorių energijos kaupimo sistemos (BESS) ir elektromobilis įkrovimo įranga.

Būdingas

Apsauga nuo trumpojo jungimo, apsauga nuo perkrovos
Didžiausia pertraukimo galia: 10 KA AC / 6KA DC
Nepolinė, dvikryptė apsauga
Trumpas lankas
Ugniai atspari medžiaga

Taikymo scenarijai

1. Gyvenamosios ir komercinės PV kombainų dėžės

Apsaugo 300–1200 V DC stygų įėjimus ir 230 V/400 V kintamosios srovės keitiklio išėjimus; vieno poliaus plotis padvigubina tankį mažuose korpusuose.

2.PV-baterijos hibridiniai inverteriai

Dvikryptis, nepoliarizuotas pertraukiklis ant 300–1200 V DC akumuliatoriaus magistralės rankenėlių įkrovimo ir iškrovimo sroves be perjungimo.

3. Maži nuolatinės srovės EV įkrovikliai (≤ 20 kW)

600–1200 V nuolatinės srovės išėjimo magistralės apsauga; 6 kA lūžis pašalina lanko gedimus įskiepio / išjungimo įvykiai.

4. Telekomunikacijų ir duomenų centro nuolatinės srovės stovai

Polių deriniai apsaugo 48 V/240 V/380 V serverį arba UPS šakas iki 1200 V DC; DIN bėgelio laikiklis taupo vietą spintelėje.

5. Žemos įtampos nuolatinės srovės mikro tinkleliai

380–1200 V nuolatinės srovės paskirstymas LED apšvietimui, ventiliatoriams ar siurbliams; B/C/D kreivės atitinka įvairias apkrovos charakteristikas.

6. Atšiaurios arba didelio aukščio vietos

-30 °C iki +70 °C, nesumažėja iki 2 000 m, tinka IP66 korpusams stoginės, agrovoltainiai ir stogų įrenginiai.

Techninis parametras

Modelis		SGB5-80

stulpas		1P	2P	3P	4P
Nominali darbinė įtampa Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maksimali kadro srovė		80A
Nominali srovė In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nominali izoliacijos įtampa Ui		690VAC
		600V DC 900VDC 1200VDC
Nominalioji impulsų atsparumo įtampa Uimp		8kV

Išjungimo ypatybės		B/C/D
Triukšmo tipas		Termomagnetinis
Ics Eksploatacinė pertraukimo galia lcs		7,5 kA (AC) 6 kA (DC)
Icu Didžiausia pertraukimo galia lcu		10kA(AC)6kA(DC)
Elektrinis gyvenimas
Faktinė vidutinė vertė		Vidutinis 4000 kartų (AC) 1000 kartų (DC)

Standartinė nurodyta vertė		1500 kartų (AC) 300 kartų (DC)

Mechaninis gyvenimas
Faktinė vidutinė vertė		≥15 000 kartų
Standartinė nurodyta vertė		8500 kartų (AC) 9700 kartų (DC)

Viršįtampio kategorija		Ⅲ
Užterštumo laipsnis		3
Apsaugos lygis		IP40; Terminas IP20
Atsparumas drėgmei ir karščiui		2 kategorija
Santykinė drėgmė		≤95 %
Atsparumas vibracijai		Pagrindas IEC60068-2-6
Mechaninio atsparumo smūgiams parametrai		Pagrindas IEC60068-2-27

Laidų talpa		25-35 mm²
Laidų sukimo momentas		3,0 Nm
Darbinė aplinkos temperatūra		-30 ℃ ~ + 70 ℃
Laikymo aplinkos temperatūra		-40 ℃ ~ +85 ℃
Diegimo būdas		DIN35
Aukštis virš jūros lygio		≤2000m
Svoris		0,13 kg / polis
Matmenys	Ilgis	85 mm
	Plotis	18 mm	36 mm	54 mm	72 mm
	Aukštis	Maksimalus 78 mm
Paketas	Vnt/Dėžutė	12	6	4	3
	Dėžutė/Dėžutė	10
	Dėžutė/Padėklas	80
Sandėliavimas		Produktas turi būti laikomas gerai vėdinamame sandėlyje, su santykinė oro drėgmė ne didesnė kaip 80%, o aplinkos temperatūra turėtų būti nuo -40 ℃ iki + 80 ℃. Be to, neturėtų būti yra rūgščių, šarminių arba ėsdinančių dujų.

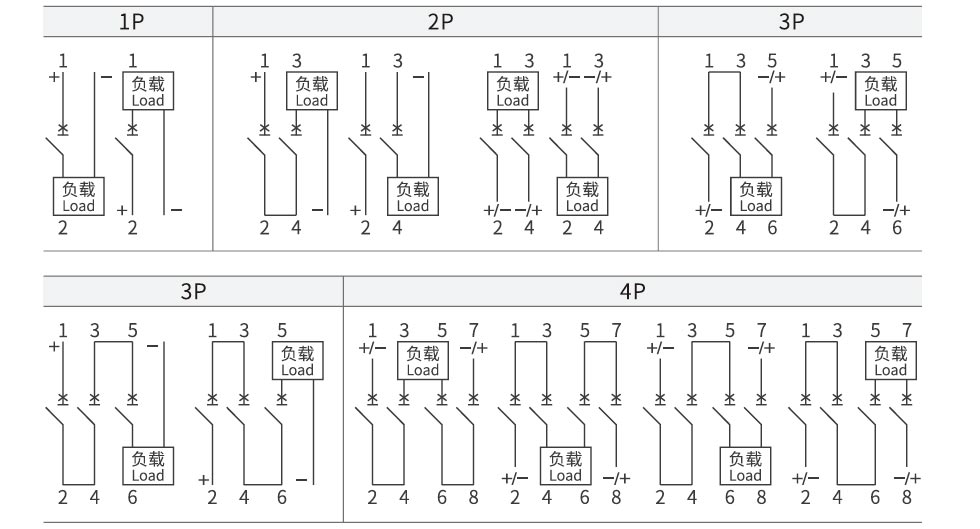

DC laidų schema

DC Miniature Circuit Breaker

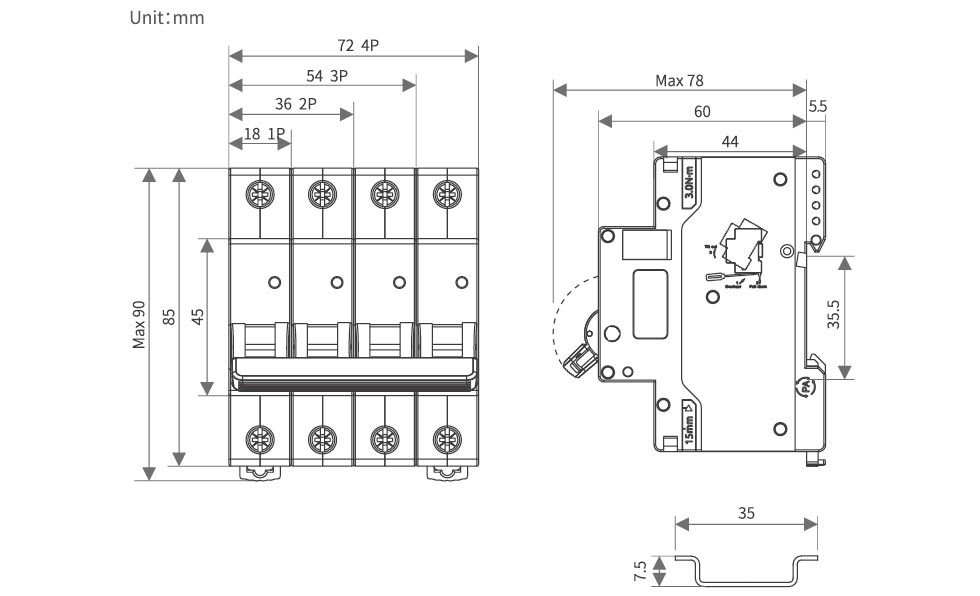

Išvaizda ir montavimo matmenys

DC Miniature Circuit Breaker

Nuvertinimo faktorius

Temperatūros mažinimo koeficientų lentelė

Temperatūra	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Vardinės darbinės srovės koeficientas	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatūra	20℃	25℃	30℃	40℃	45℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Vardinės darbinės srovės koeficientas	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Aukščio mažinimo koeficientų lentelė

Aukštis / m	2000	3000	4000	5000
Vardinės darbinės srovės koeficientas	1	0.96	0.91	0.86
Vardinės darbinės įtampos koeficientas	1	1	1	1
Vardinės galios dažnio atsparumo įtampos koeficientas	1	0.9	0.82	0.71
Vardinis impulsų atsparumo įtampos koeficientas	1	0.9	0.82	0.71
Nominali riba trumpojo jungimo segmento talpa ir elektros tarnavimo laikas Koeficientas	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Mažinimo koeficientų lentelė, skirta MCBS montuoti šalia

MCB Nr	1	2~3	4~5	6~8	9-10
In≤25A koeficientas	1	0.96	0.9	0.8	0.7
32A≤In≤63A koeficientas	1	0.92	0.8	0.7	0.6
80A≤In≤125A Koeficientas	1	0.9	0.8	0.7	/

Priedas

MX pagalbinis atleidimo įtaisas
Vardinė valdymo įtampa	DC: 24–48 V kintamoji srovė: 110–230 V
Maksimalus išjungimo laikas	<10ms
Ritės atsparumas	50
Apriboti srovę	≥1,6A
Mechaninis gyvenimas	10000 kartų
Elektrinis gyvenimas	4000 kartų
Laidų sukimo momentas	0,8 N ·m
Galimybė prijungti laidus	1,0 mm² Kieta viela
	1,0 mm² Minkšta viela su gnybtų antgaliais
Darbinės temperatūros diapazonas	-30 ℃ ~ + 70 ℃


Aplinkos sąlygos	Neturi būti jokių sprogstamųjų pavojingų medžiagų ir jokių kenksmingų dujos arba laidžios dulkės, kurios gali korozuoti arba pažeisti izoliaciją
Surinkimo padėtis	Į kairę grandinės pertraukiklio pusę

Montavimo sąlygos	DIN35mm standartinis bėgelio tvirtinimas

Pagalbinis kontaktas OF
Kontakto pertraukimo geba	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimali darbinė įtampa	5V
Minimali darbinė srovė	10 mA
Nominali izoliacijos įtampa	500V
Nominali ribota trumpojo jungimo srovė	1000A
Sutarta šildymo srovė Ith	4A
Mechaninis gyvenimas	10 000 (kartų)
Elektrinis gyvenimas	4000 (kartų)
Laidų sukimo momentas	0,8 N ·m
Galimybė prijungti laidus	1,0 mm²
Kontaktų skaičius	1 normaliai atidarytas, 1 normaliai uždarytas

Darbinės temperatūros diapazonas	-30 ℃ ~ + 70 ℃


Aplinkos sąlygos	Neturi būti jokių sprogstamųjų pavojingų medžiagų ir jokių kenksmingų dujos arba laidžios dulkės, kurios gali korozuoti arba pažeisti izoliaciją
Surinkimo padėtis	Į kairę grandinės pertraukiklio pusę

Montavimo sąlygos	DIN 35 mm standartinis bėgelio tvirtinimas
