Aukštos įtampos nuolatinės srovės miniatiūrinis grandinės pertraukiklis

SYB5-40P aukštos įtampos nuolatinės srovės miniatiūrinis grandinės pertraukiklis, kurį tiekia Kinijos gamintojas Zhejiang Soutya New Energy LLC, užtikrina 1 500 V nuolatinės srovės grandinės apsaugą.
Pagrindinės savybės
• Aukštos įtampos galimybė: vieno poliaus 500 V DC, iki 1500 V DC – mažiau stygų, mažesnė kaina.
• Nepoliarizuota, dvikryptė apsauga greitesniam ir lengvesniam montavimui.
• Dvigubai pertraukiami kontaktai su ypač plačiu kontaktų tarpu, kad būtų užtikrintas didesnis saugumas.
• Idealiai tinka nuolatinės srovės kombinatorių dėžėms fotovoltinėse sistemose.

Siųsti užklausą

Prekės aprašymas

SGB5-40P aukštos įtampos nuolatinės srovės miniatiūrinis grandinės pertraukiklis, tiekiamas Kinijos gamintojas Zhejiang Soutya New Energy LLC yra 1500 V DC, dvikryptis ir nepoliarizuotas miniatiūrinis pertraukiklis su 1,5 kA pertraukikliu, idealiai tinka PV, BESS ir EV įkroviklio apsauga.

Būdingas

mikro tinkleliai.
Nepoliarinė, dvikryptė apsauga;
Apsauga nuo perkrovos;
Trumpas lankas;
Trumpojo jungimo apsauga;
Didelė pertraukimo galia;

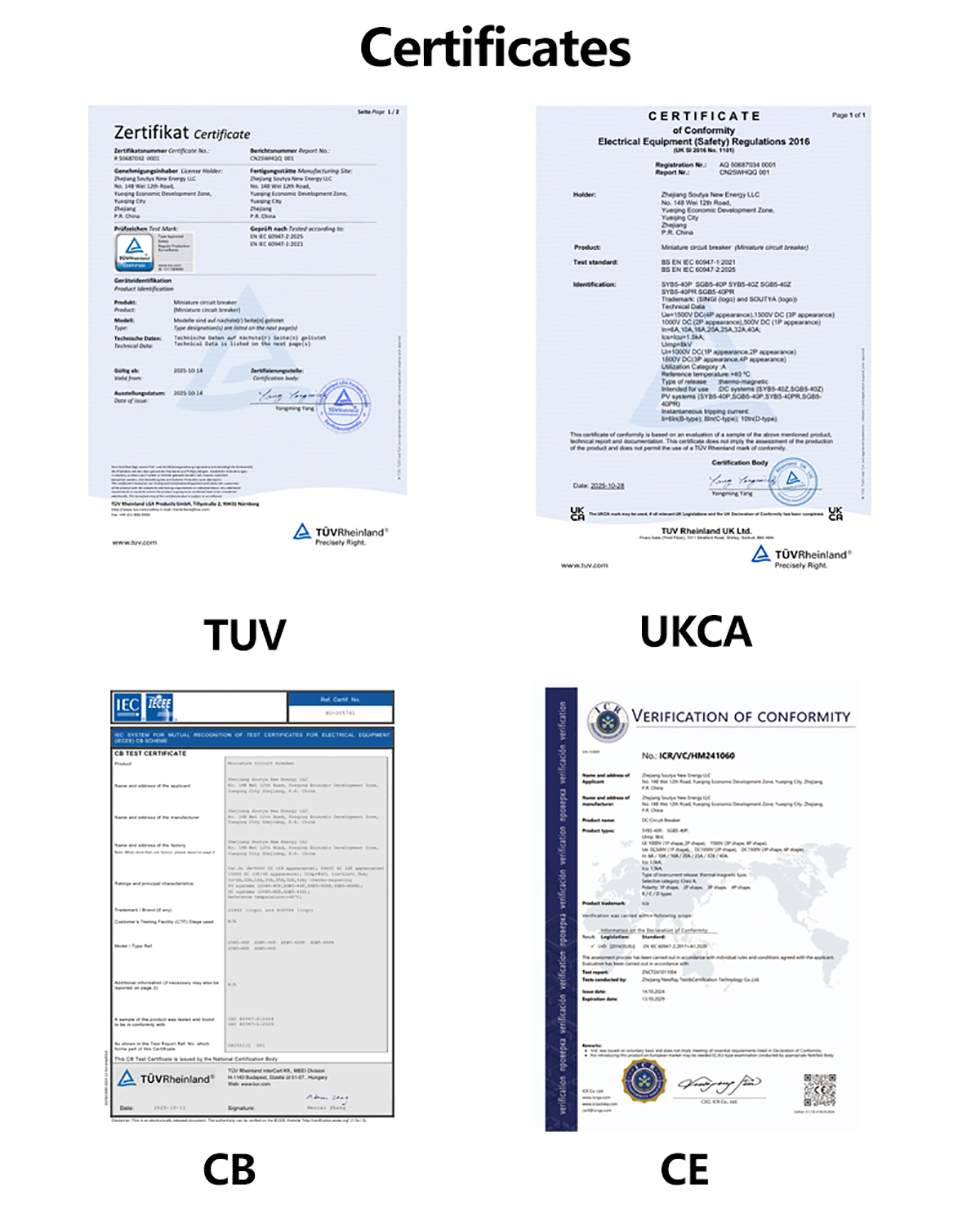

Sertifikatai: CB, CE, TUV, UKCA

Taikymo scenarijai

SGB5-40P aukštos įtampos nuolatinės srovės miniatiūrinis grandinės pertraukiklis taupo erdvę, saugi dvikryptė apsauga 1 500 V nuolatinės srovės atsinaujinančios energijos sistemoms – PV, saugykla, EV įkrovikliai ir nuolatinė srovė

1. PV DC kombainų dėžės

– 1500 V nuolatinė srovė leidžia ilgesnes stygas, pjaustant skaičių kombainų dėžės; dvikryptės apsaugos rankenos atbulinės eigos naktį srovės.

2. Komercinės / gyvenamosios paskirties akumuliatorių lentynos

– Nepoliarizuoti laidai supaprastina akumuliatoriaus lygiagretavimą arba keitimą moduliai; termomagnetinis išjungimas greitai išskiria įkrovimo/iškrovimo sutrikimus.

3. 150 kW+ DC greitojo įkrovimo stotelės

– 18 mm pločio DIN bėgelio konstrukcija tinka kompaktiškoms įkrovimo kabinoms; 1,5 kA pertraukimo galia užtikrina vidinę nuolatinės srovės magistralę.

4. Nuolatinės srovės mikrotinklai ir duomenų centro nuolatinės srovės paskirstymas

– Apsaugo 750 V / 1 000 V / 1 500 V DC atšakų grandines; B, C arba D kreivės atitinka įvairius apkrovos profilius.

5. Dideliame aukštyje arba lauke paskirstytas PV

– Veikia nuo –30 °C iki +70 °C nesumažinant iki 2 000 m aukštis virš jūros lygio, tinka atšiaurioms aplinkoms.

Techninis parametras

Modelis		SGB5-40P
stulpas		1P	2P	3P	4P
Nominali darbinė įtampa Ue		500VDC	1000VDC	1500VDC	1500VDC

Maksimali kadro srovė		40A
Nominali srovė In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominali izoliacijos įtampa Ui		1000VDC		1500VDC
Nominalioji impulsų atsparumo įtampa Uimp		8kV

Išjungimo ypatybės		B/C/D
Triukšmo tipas		Termomagnetinis
Veikimo pertraukimo pajėgumo Ics		1,5 kA (DC)

Didžiausia pertraukimo galia lcu		1,5 kA (DC)
Elektrinis gyvenimas
Faktinė vidutinė vertė		Vidutiniškai 1000 kartų
Standartinė nurodyta vertė		300 kartų
Mechaninis gyvenimas
Faktinė vidutinė vertė		≥15000 kartų
Standartinė nurodyta vertė		9700 kartų
Viršįtampio kategorija		Ⅲ
Užterštumo laipsnis		3
Apsaugos lygis		IP40; Terminas IP20
Atsparumas drėgmei ir karščiui		2 kategorija
Santykinė drėgmė		≤95 %
Atsparumas vibracijai		Pagal IEC60068-2-6
Mechaninio atsparumo smūgiams parametrai		Pagal IEC60068-2-27

Laidų talpa		2,5–35 mm²
Laidų sukimo momentas		3,0 Nm
Darbinė aplinkos temperatūra		-30 ℃ ~ + 70 ℃
Laikymo aplinkos temperatūra		-40 ℃ ~ +85 ℃
Diegimo būdas		DIN35
Aukštis virš jūros lygio		≤2000m
Svoris		0,13 kg / polis
Matmenys	Ilgis	108 mm

	Plotis	18 mm	36 mm	54 mm	72 mm
	Aukštis	Maksimalus 78 mm
Paketas	Vnt/Dėžutė	12	6	4	3

	Dėžutė/Dėžutė	10
	Dėžutė/Padėklas	80
Sandėliavimas		Produktas turi būti laikomas gerai vėdinamame sandėlyje, su santykinė oro drėgmė ne didesnė kaip 80%, o aplinkos temperatūra turėtų būti nuo -40 ℃ iki + 80 ℃. Be to, neturėtų būti yra rūgščių, šarminių arba ėsdinančių dujų.

Išvaizda ir montavimo matmenys

High Voltage DC Miniature Circuit Breaker

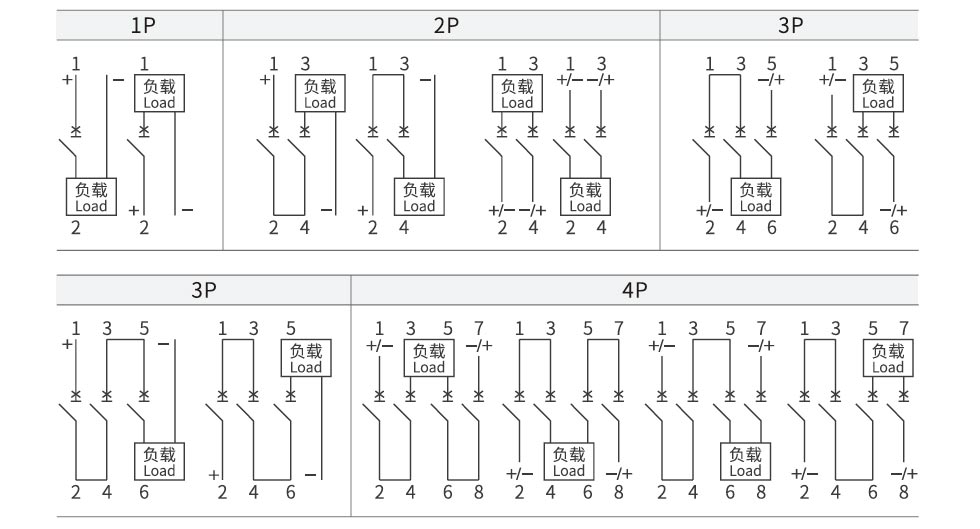

DC laidų schema

High Voltage DC Miniature Circuit Breaker

Nuvertinimo faktorius

Temperatūros mažinimo koeficiento lentelė

Temperatūra	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Vardinės darbinės srovės koeficientas	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatūra	20℃	25℃	30℃	40℃	45℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Vardinės darbinės srovės koeficientas	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Aukščio mažinimo koeficientų lentelė

Aukštis / m	2000	3000	4000	5000
Vardinės darbinės srovės koeficientas	1	0.96	0.91	0.86
Vardinės darbinės įtampos koeficientas	1	1	1	1
Vardinės galios dažnio atsparumo įtampos koeficientas	1	0.9	0.82	0.71
Vardinis impulsų atsparumo įtampos koeficientas	1	0.9	0.82	0.71
Nominali riba trumpojo jungimo segmento talpa ir elektros tarnavimo laikas Koeficientas	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Mažinimo koeficientų lentelė, skirta MCBS montuoti šalia

MCB Nr	1	2~3	4~5	6~8	9~10
In≤25A koeficientas	1	0.96	0.9	0.8	0.7
32A≤In≤63A koeficientas	1	0.92	0.8	0.7	0.6

Priedas

MX pagalbinis atleidimo įtaisas
Vardinė valdymo įtampa	DC: 24–48 V kintamoji srovė: 110–230 V
Maksimalus išjungimo laikas	<10ms
Ritės atsparumas	5Ω
Apriboti srovę	≥1,6A
Mechaninis gyvenimas	10000 kartų
Elektrinis gyvenimas	4000 kartų
Laidų sukimo momentas	0,8 N ·m
Galimybė prijungti laidus	1,0 mm² Kieta viela
	1,0 mm² Minkšta viela su gnybtų antgaliais
Darbinės temperatūros diapazonas	-30 ℃ ~ + 70 ℃


Aplinkos sąlygos	Neturi būti jokių sprogstamųjų pavojingų medžiagų ir jokių kenksmingų dujos arba laidžios dulkės, kurios gali korozuoti arba pažeisti izoliaciją
Surinkimo padėtis	Į kairę grandinės pertraukiklio pusę

Montavimo sąlygos	DIN35mm standartinis bėgelio tvirtinimas

Pagalbinis kontaktas OF
Kontakto pertraukimo geba	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimali darbinė įtampa	5V


Minimali darbinė srovė	10 mA


Nominali izoliacijos įtampa	500V
Nominali riboto trumpojo jungimo srovė Ik	1000A
Sutarta šildymo srovė Ith	4A
Mechaninis gyvenimas	10000 kartų
Elektrinis gyvenimas	4000 kartų
Laidų sukimo momentas	0,8 N ·m
Galimybė prijungti laidus	1,0 mm²
Kontaktų skaičius	1 normaliai atidarytas, 1 normaliai uždarytas

Darbinės temperatūros diapazonas	-30 ℃ ~ + 70 ℃
Aplinkos sąlygos	Neturi būti jokių sprogstamųjų pavojingų medžiagų ir jokių kenksmingų dujos arba laidžios dulkės, kurios gali korozuoti arba pažeisti izoliaciją

Surinkimo padėtis	Į kairę grandinės pertraukiklio pusę

Montavimo sąlygos	DIN 35 mm standartinis bėgelio tvirtinimas
