Kaip pasirinkti patikimą išorinį nuolatinės srovės izoliatoriaus jungiklį PV sistemoms

Kas yra išorinis nuolatinės srovės izoliatoriaus jungiklis?

Išorinis nuolatinės srovės skyriklis yra rankiniu būdu valdomas perjungimo įtaisas, sumontuotas fotovoltinės sistemos nuolatinės srovės grandinėje. Skirtingai nuo kintamosios srovės pertraukiklių, jis sukurtas taip, kad nutrauktų nuolatinę srovę, kai natūralaus nulio kirtimo nebuvimas sukuria nuolatinį elektros lanką. Jungiklio vidinė lanko gesinimo sistema užgesina lanką uždaroje kameroje, apsaugodama tiek operatorių, tiek pasroviui skirtą įrangą.

Terminas „išorinis“ reiškia montavimo vietą: keitiklio, kombainerio dėžutės arba akumuliatoriaus spintelės išorėje. Ši vieta leidžia greitai pasiekti techninės priežiūros brigadas neatidarius įtampą turinčio korpuso. Jis taip pat saugo perjungimo metu susidariusią šilumą nuo jautrios elektronikos.

Kodėl PV sistemoms reikia nuolatinės srovės izoliatoriaus jungiklio?

PV matricos generuoja nuolatinę įtampą, kai saulės šviesa patenka į plokštes. Net ir išjungus keitiklį, nuolatinės srovės laidai lieka įtampa. Tai kelia rimtą pavojų techninės priežiūros personalui, pirmiesiems gelbėtojams ir įrangai. Nuolatinės srovės izoliatoriaus jungiklis sukuria matomą ir patikrinamą pertrauką tarp masyvo ir keitiklio, todėl sistemą saugu aptarnauti.

Daugelis nacionalinių elektros kodeksų dabar įpareigoja nuolatinės srovės izoliaciją tiek teigiamuose, tiek neigiamuose poliuose. Pavyzdžiui, žemos įtampos skirstomųjų įrenginių IEC 60947-1 standartas apibrėžia tokios izoliacinės įrangos veikimo ir veikimo reikalavimus. Be reikalavimus atitinkančio izoliatoriaus jungiklio, fotovoltinės energijos instaliacija gali nepavykti patikrinti ir panaikinti draudimo apsaugą.

Aukštos kokybės išorinis nuolatinės srovės izoliatoriaus jungiklis sumažina elektros gaisrų, kuriuos sukelia laisvos jungtys, drėgmės įsiskverbimas ar lanko gedimai, riziką. Tai taip pat leidžia greitai išjungti avarines situacijas, o tai yra pagrindinė komercinių stogų ir komunalinių paslaugų įmonių savybė.

Kaip pasirinkti tinkamą išorinį nuolatinės srovės izoliatoriaus jungiklį?

Norint pasirinkti išorinį nuolatinės srovės izoliatoriaus jungiklį, prietaisas turi būti suderintas su PV matricos elektrinėmis charakteristikomis ir aplinkos sąlygomis. Pagrindiniai parametrai apima:

• Nominali nuolatinės srovės įtampa:Turi viršyti didžiausią atvirosios grandinės įtampą masyve, 600 V, 1000 V arba 1500 V.
• Nominali srovė:Turi būti lygi arba didesnė už PV eilutės trumpojo jungimo srovę, padaugintą iš saugos koeficiento.
• Stulpų skaičius:Dviejų polių perjungimas izoliuoja tiek teigiamus, tiek neigiamus laidininkus.
• IP apsauga:Išoriniams įrenginiams reikalingas IP65 arba IP66, kad būtų atsparūs lietui, dulkėms ir UV spinduliams.
• Lanko gedimo valdymas:Jungiklis turi turėti sertifikuotą nuolatinės srovės apkrovų pertraukimo galią.

Žemiau pateikiamas tipiškų išorinių nuolatinės srovės izoliatorių jungiklių, naudojamų PV sistemose, konfigūracijų palyginimas.

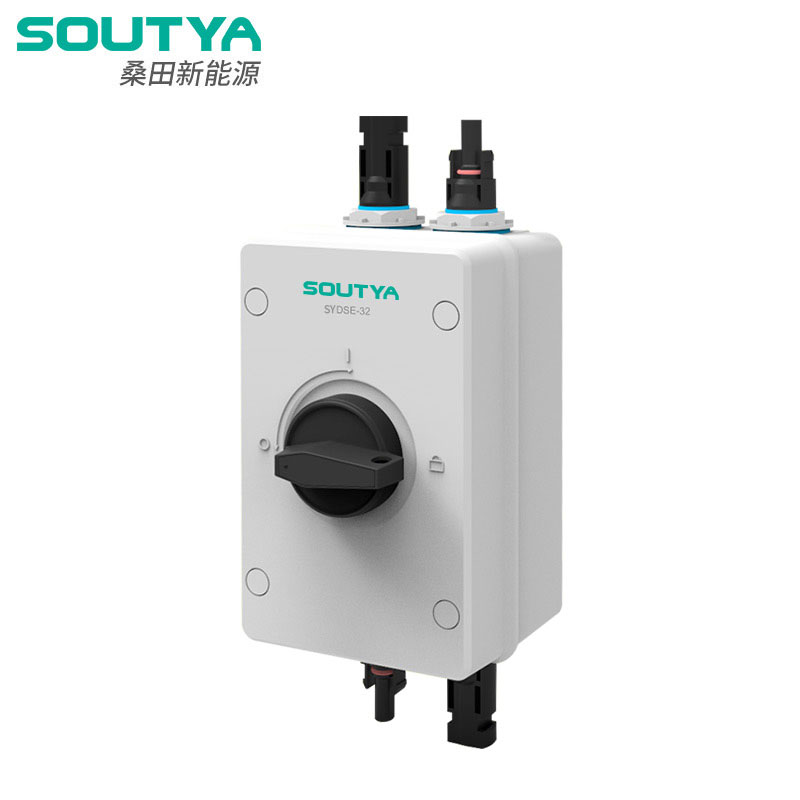

Išorinis „Soutya“ nuolatinės srovės izoliatoriaus jungiklis apima 1000 V segmentą su IP66 reitingo korpusu, todėl jis tinka tiek gyvenamiesiems, tiek komerciniams įrengimams.

Kurie standartai reglamentuoja nuolatinės srovės izoliatoriaus jungiklio veikimą?

Gamintojai turi sukurti išorinius nuolatinės srovės izoliatorių jungiklius, kad jie atitiktų tarptautinius ir nacionalinius standartus. Aktualiausi yra:

• IEC 60947-1– Žemos įtampos skirstomieji ir valdymo įrenginiai: bendrosios taisyklės. Šiame standarte aprašomos eksploatavimo sąlygos, konstrukcijos reikalavimai ir jungiklių izoliavimo bandymo metodai.
• GB/T 14048.1-2019– Kinijos IEC 60947-1 atitikmuo, nustatantis žemos įtampos skirstomųjų įrenginių veikimo ir saugos kriterijus.
• IEC 61439-1– Žemos įtampos skirstomiesiems įrenginiams, kuriuose kaip atskiri komponentai yra išoriniai nuolatinės srovės izoliatoriai.

Sertifikatas pagal šiuos standartus patvirtina, kad jungiklis gali valdyti nuolatinę srovę, atlaikyti trumpuosius jungimus ir saugiai gesinti nuolatinės srovės lankus. Inžinieriai turėtų paprašyti gamintojo bandymo sertifikatų prieš patvirtindami bet kokį išorinį nuolatinės srovės izoliatoriaus jungiklį projektui.

Kokias funkcijas turėtumėte patikrinti „Soutya DC“ izoliatoriaus jungiklyje?

„Soutya“ išorinis nuolatinės srovės izoliatoriaus jungiklis sukurtas taip, kad būtų patikimas atšiaurioje PV aplinkoje. Vertinant šį produktą projektui, verta patikrinti šias savybes:

• Dvigubo kontakto dizainas– Kiekvienas polius turi du lūžio taškus, kurie sumažina lanko energiją ir pailgina kontakto tarnavimo laiką.
• Aukštos kokybės dielektrinis korpusas– Užtikrina izoliacijos atsparumą ir apsaugo nuo UV degradacijos.
• Aiškus ON/OFF indikatorius– Leidžia vizualiai apžiūrėti per atstumą, pagerina operatoriaus saugumą.
• Dėžutėje arba išorinio tvirtinimo galimybės– Leidžia lanksčiai montuoti ant vamzdžio ar gaubto sienų.
• Skirtas tiek teigiamų, tiek neigiamų polių perjungimui– Užtikrina visišką nuolatinės srovės grandinės izoliaciją atliekant techninę priežiūrą.

Šios savybės atitinka IEC 60947-1 standarte ir GB/T 14048.1 standarte aprašytus veikimo lūkesčius, kuriuose pabrėžiamas dielektrinis stiprumas, temperatūros kilimo ribos ir mechaninis atsparumas.

Nuorodos

[1] IEC 60947-1. Žemosios įtampos skirstomieji ir valdymo įrenginiai. 1 dalis. Bendrosios taisyklės [S]. 2020 m.

[2] GB/T 14048.1-2019. Žemosios įtampos skirstomieji ir valdymo įrenginiai. 1 dalis. Bendrosios taisyklės [S]. 2019 m.

[3] Žemos įtampos nuolatinės srovės jungiklių kontaktinių elektrodų senėjimo charakteristikos. Energijos, 2021, 14(20): 6838.
