Kaip tinkamai nustatyti nuolatinės srovės kombainerio dėžę saulės kolektorių sistemai

Ar kada susimąstėte, ar jūsų saulės kolektorių sistema veikia taip efektyviai ir saugiai, kaip turėtų? Kaip saulės sistemos savininkas ar montuotojas, tikriausiai sutelkėte dėmesį į plokštes ir keitiklius. Tačiau yra svarbus komponentas, kuris dažnai negauna dėmesio, kurio nusipelnė:DC kombainų dėžė. Šis nepakartojamas jūsų PV masyvo herojus valdo sudėtingą energijos srautą iš jūsų skydų, užtikrindamas, kad viskas veiktų sklandžiai ir apsaugota. Pasirinkus netinkamą, gali būti prarasta energija, gali kilti pavojaus saugumui ir varginantis sistemos prastovos. AtSoutya, mes gerai suprantame šiuos skausmo taškus. Turėdami ilgametę inžinerijos ir lauko patirtį, pamatėme, kaip tinkamai parinkti dydįDC kombainerio dėžėsudaro tvirtą patikimos saulės sistemos pagrindą. Šiame vadove profesionaliai, bet paprastai paaiškinsite, kaip tiksliai nustatyti šio esminio komponento dydį pagal jūsų konkrečius poreikius.

Kas tiksliai yra nuolatinės srovės kombainerio dėžutė ir kodėl jos dydis yra svarbus?

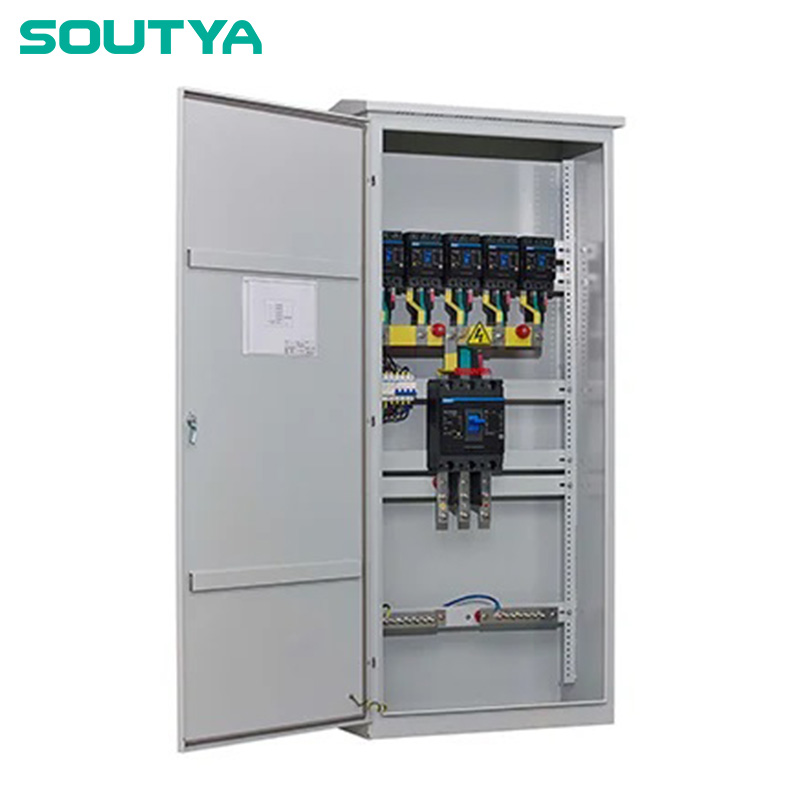

Pradėkime nuo pagrindų. ADC kombainerio dėžėyra korpusas, sumontuotas tarp jūsų saulės kolektorių ir keitiklio. Pagrindinis jo uždavinys yra sujungti kelių saulės kolektorių stygų (nuosekliai sujungtų plokščių grupių) išvestį į vieną laidų porą, kuri maitina keitiklį. Tačiau tai daro daug daugiau. Jame yra svarbūs kiekvienos eilutės apsaugos įtaisai, pvz., saugikliai arba grandinės pertraukikliai, apsaugantys nuo pavojingų atvirkštinių srovių ir perkrovų. Tai taip pat yra centrinis, saugus sistemos stebėjimo, priežiūros ir atjungimo taškas.

Taigi, kodėl dydžio nustatymas yra toks svarbus? Per mažo dydžio kombainų dėžė gali perkaisti, be reikalo išjungti apsaugos įtaisus ar net tapti gaisro pavojumi. Negabaritinė dėžė, nors ir saugi, reiškia, kad išleidote pinigus nereikalingai talpai ir užėmėte daugiau vietos nei reikia. Tinkamai parinkus dydį, pasiekiama puiki pusiausvyra tarp saugos, našumo ir ekonomiškumo. Tai užtikrina jūsųDC kombainų dėžėsgali valdyti maksimalią elektros srovę ir įtampą, kurią gamina jūsų matrica, tiek įprastomis, tiek ekstremaliomis sąlygomis.

Kokius pagrindinius elektros parametrus pirmiausia turite apskaičiuoti?

Prieš net žiūrėdami į gaminių katalogus, turite surinkti keletą pagrindinių duomenų iš savo skydelio masyvo dizaino. Tai nėra taip bauginanti, kaip atrodo. Visų pirma dirbsite su keturiais pagrindiniais parametrais: didžiausia galios srove (Imp), trumpojo jungimo srove (Isc), atviros grandinės įtampa (Voc) ir maksimalia sistemos įtampa. Šios vertės nurodytos jūsų saulės baterijų duomenų lape ir joms įtakos turi jūsų vietinė temperatūra.

• Styginių srovė:Tai nustato srovės stiprumą, reikalingą įvesties saugikliams/pertraukikliams ir vidinėms šynoms. Pagrindinė vertė čia yraTrumpojo jungimo srovė (isc)iš vienos plokštės. Tada taikote saugos veiksnius.

• Stygos įtampa:Tai nustato dėžutės komponentams reikalingą įtampą. Kritinė vertė yraAtviros grandinės įtampa (Voc)iš vieno skydelio, pritaikyto pagal šalčiausią numatomą temperatūrą jūsų svetainėje. Padauginate pakoreguotą skydelį Voc iš plokščių skaičiaus vienoje serijos eilutėje.

Supaprastinkime tai praktiniu pavyzdžiu. Tarkime, kad naudojame 400 W plokštes su šiomis specifikacijomis:

• Isc = 10,5 A

• Vo = 40,5 V

• Temperatūros koeficientas Voc = -0,3%/°C

Dabar apsvarstykite svetainę, kurioje žemiausia užfiksuota temperatūra yra -10 °C, o vienoje eilutėje turime 12 plokščių. Skaičiavimas atrodytų taip:

1 lentelė: Pagrindinių elektrinių parametrų skaičiavimo pavyzdys

Šios apskaičiuotos vertės – apytiksliai 537 V ir 10,5 A vienai stygai – yra pagrindas renkantisDC kombainerio dėžė.

Kaip pasirinkti tinkamą „Soutya DC“ kombaino dėžės modelį?

Kai turėsite pagrindinius elektrinius parametrus, kitas žingsnis yra suderinti juos su suderinama kombinatoriaus dėžute. Štai kurSoutyaproduktai blizga, siūlydami aiškias, tvirtas specifikacijas, skirtas realaus pasaulio programoms. Turite atsižvelgti į keletą dėžutės specifikacijų.

• Didžiausios įvesties eilutės:Kiek atskirų eilučių reikia sujungti? Mūsų dėžės yra 4 viename, 6 viename, 8 viename, 10 viename ir dar didesnės konfigūracijos.

• Didžiausia sistemos įtampa (Vdc):Tai turi viršyti jūsųSureguliuota styginių vokskaičiuojama 1 lentelėje. Mūsų 537 V pavyzdžiui tiktų 600 V arba 1000 V vardinė dėžė, o 1000 V suteiks daugiau erdvės plėtrai ateityje.

• Nominali eilutės įvesties srovė (A):Saugiklio arba pertraukiklio nominalioji vertė vienai stygai. Jis turi sudaryti bent 156 % eilutės Isc (pagal NEC gaires). Mūsų 10,5 A Isc: 10,5 A * 1,56 =16.38A. Turėtumėte pasirinkti kitą standartinį dydį, paprastai a20Asaugiklis.

• Pagrindinės išėjimo srovės nominalioji vertė (A):Pagrindinio išėjimo pertraukiklio arba saugiklio įvertinimas. Tai pagrįstavisų stygų įėjimo srovių sumapadaugintas iš saugos ir įvairovės koeficiento.

Tarkime, kad mūsų pavyzdiniame projekte yra 6 identiškos eilutės. Štai kaip mes pasirinktume aSoutyamodelis:

2 lentelė: „Soutya“ kombaino dėžės pasirinkimo vadovas (pavyzdys: SY-COM-6S)

Kaip matote,SoutyaSY-COM-6S modelis ne tik atitinka, bet ir viršija mūsų pavyzdinės sistemos reikalavimus, suteikdamas gyvybiškai svarbias saugos ribas ir vertingas papildomas funkcijas. MūsųDC kombainų dėžėssukurti vadovaujantis šia filosofija: suteikite erdvės patikimumui ir įžvalgoms.

Kokie yra dažniausiai užduodami DUK apie nuolatinės srovės kombainų dėžes?

Naršymas specifikoje gali sukelti daug klausimų. Štai trys dažniausiai pasitaikantysSoutya.

1 DUK: Ar galiu prie tos pačios nuolatinės srovės kombinatoriaus dėžutės prijungti eilutes su skirtingu plokščių skaičiumi arba skirtingų gamintojų skydeliais?
Tai techniškai įmanoma, bet paprastai nerekomenduojama, nebent dėžutė būtų specialiai tam skirta. Pagrindinė problema yra įtampos neatitikimas. Stygos su skirtinga įtampa (dėl skirtingų skydelių skaičiaus ar specifikacijų) bandys išlyginti, kai bus sujungtos, todėl prarandama galia ir gali būti įtempta žemesnės įtampos eilutė. Siekiant optimalaus veikimo, visos stygos yra prijungtos prie standartoDC kombainerio dėžėskydelio modelis, kiekis ir orientacija turi būti identiški.

2 DUK: Ar man visada reikia saugiklio kiekvienai stygai kombainerio dėžutėje?
Ne visada. Nacionalinis elektros kodeksas (NEC) numato pagrindinę išimtį. Jei lygiagrečiai turite tik dvi stygas, stygų saugiklių paprastai nereikia, nes didžiausia galima atvirkštinė srovė iš vienos sveikos stygos į sugedusią greičiausiai neviršys sugedusios stygos galios. Tačiau jei lygiagrečiai turite tris ar daugiau stygų, kiekvienos eilutės saugikliai arba pertraukikliai yraprivalomasapsaugoti nuo per didelio atvirkštinio srovės srauto. Visi standartiniaiSoutyaKombinavimo dėžės yra iš anksto sukonfigūruotos su reikiama apsauga kiekvienai eilutei, kad būtų užtikrintas visiškas atitikimas ir saugumas.

3 DUK: Kiek svarbus IP (apsaugos nuo patekimo) įvertinimas kombainų dėžutei ir į ką turėčiau atkreipti dėmesį?
Itin svarbu. TheDC kombainerio dėžėmontuojamas lauke, veikiamas lietaus, dulkių ir galbūt sniego. Dėl prasto sandariklio gali patekti drėgmė, sukelti koroziją, trumpąjį jungimą ir sistemos gedimą. Daugeliui lauko įrenginių minimalus įvertinimasIP65rekomenduojama. Šis įvertinimas garantuoja visišką apsaugą nuo dulkių patekimo ir apsaugą nuo žemo slėgio vandens čiurkšlių bet kuria kryptimi.Soutyakorpusai paprastai yra įvertinamiIP65arba didesnis, užtikrinant ilgalaikį patvarumą atšiauriomis aplinkos sąlygomis.

Kaip fiziniai ir aplinkos veiksniai turi įtakos jūsų pasirinkimui?

Elektros specifikacijos yra pusė istorijos. Kur ir kaip pritvirtinsite dėžutę, taip pat svarbu. Apsvarstykite gaubto medžiagą – dielektrinis plastikas yra ekonomiškas ir atsparus korozijai, o metalas (kaip ir milteliniu būdu dengtas aliuminis) pasižymi puikiu mechaniniu stiprumu ir šilumos išsklaijimu. Fizinis dydis turi atitikti visus komponentus, turinčius tinkamą vielos lenkimo erdvę. Vamzdžių įvadų vietos turi atitikti jūsų laidų planą.

Aplinka yra svarbiausia. Pakrantės vietos reikalauja didelio atsparumo korozijai. Vietose, kuriose yra didelis žaibo aktyvumas, dėl integruoto didelės galios viršįtampio apsaugos įtaiso (SPD) negalima derėtis. Esant karštam klimatui, įsitikinkite, kad dėžutės temperatūros įvertinimas ir jos komponentų (pvz., saugiklių) sumažinimas yra pakankamas. AtSoutya, mes projektuojame savoDC kombainų dėžėsatsižvelgdami į šiuos pasaulinius iššūkius, naudodami medžiagas ir dizainą, kurie atlaiko laiko ir elementų išbandymą.

Pasiruošę sukurti saugesnę ir efektyvesnę saulės sistemą?

Jūsų dydžio nustatymasDC kombainerio dėžėteisingai yra ne tik techninis langelio varnelė; tai investicija į visų investicijų į saulės energiją saugumą, efektyvumą ir ilgaamžiškumą. Metodiškai apskaičiuodami savo eilutės parametrus ir suderindami juos su tvirtu, gerai suprojektuotu produktu, pašalinsite pagrindinę gedimo vietą ir įgysite ramybę.

AtSoutya, mes specializuojamės suteikti tokią ramybę. Mūsų asortimentasDC kombainų dėžėsSukurtas tiksliai, patvarus ir sukurtas taip, kad būtų aiškus, todėl profesionalams pasirinkimas ir montavimas tampa sklandesnis ir užtikrina patikimą veikimą daugelį metų. Mes ne tik parduodame komponentus; Mes užtikriname pagrindinį patikimumą, nuo kurio priklauso jūsų saulės energijos sistema.

Turite galvoje konkretų projektą arba jums reikia eksperto patarimo, kaip pasirinkti tobulą derinimo dėžę jūsų unikaliai sąrankai?Mūsų techninės pagalbos komanda pasiruošusi padėti.Susisiekite su mumisšiandienasmeninei konsultacijai, išsamiems gaminio duomenų lapams arba šalia jūsų esančiam platintojui. Kurkime saugesnę, išmanesnę saulės ateitį kartu.
