Kodėl 200–4000 A peilių jungiklis yra svarbus pasirinkimas didelės srovės galios izoliacijai

Santrauka:Patikima izoliacija yra būtina pramoninio paskirstymo, energijos kaupimo, fotovoltinių sistemų, generatorių įrenginių ir kitose didelės srovės elektros srityse. The200-4000A peilio jungiklisišSoutyasukurtas siekiant užtikrinti patikimą perjungimą ir matomą pertraukos izoliaciją žemos įtampos elektros sistemoms. Dėl tvirtos konstrukcijos, ašmenų konfigūracijos skirtingoms srovėms, alavuotų laidžiųjų komponentų ir atitikties GB/T 14048.3 ir IEC/EN 60947-3 šio tipo peilių jungikliai gali patenkinti griežtus elektros izoliacijos reikalavimus, tuo pačiu supaprastinant priežiūrą ir pagerinant eksploatavimo saugą.

Turinys

• Kas yra 200-4000A peilio jungiklis?
• Kodėl didelės srovės izoliacija yra svarbi?
• Kokios yra pagrindinės 200-4000A peilio jungiklio savybės?
• Kokios yra pagrindinės specifikacijos ir konfigūracijos?
• Kur galima naudoti 200–4000A peilio jungiklį?
• Kaip pasirinkti tinkamą peilio jungiklį?
• Kaip galite pagerinti montavimo ir priežiūros patikimumą?
• Dažnai užduodami klausimai
• Išvada

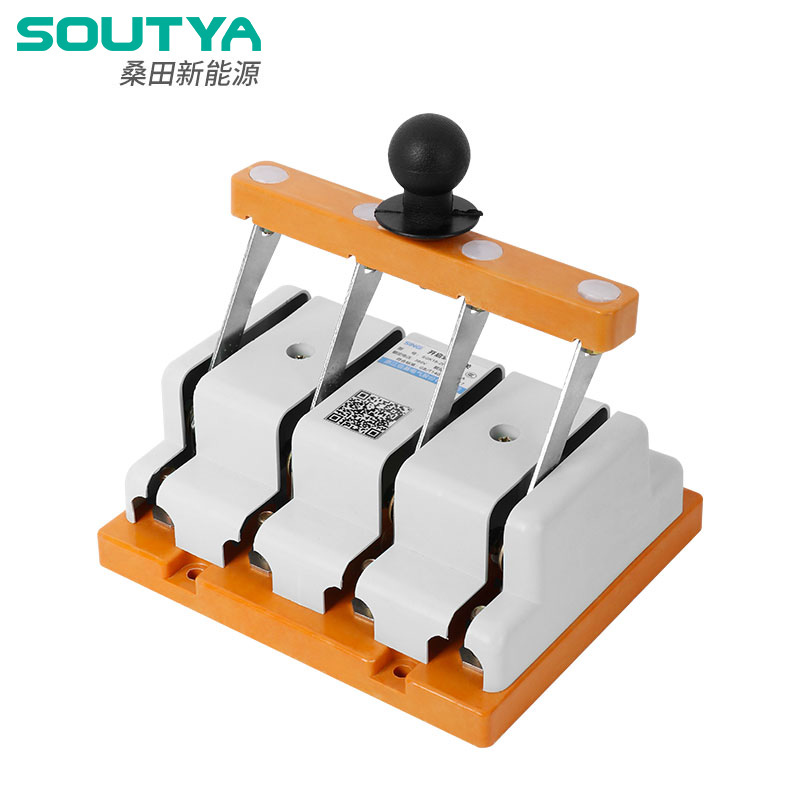

Kas yra 200-4000A peilio jungiklis?

A 200-4000A peilio jungiklisyra aukštos srovės perjungimo ir izoliavimo įrenginys, skirtas žemos įtampos elektros paskirstymo sistemoms. Skirtingai nuo įprastų valdymo jungiklių, visų pirma skirtų dažnam darbui, peilio jungiklis užtikrina aiškų fizinį laidžių komponentų atskyrimą atidarius. Ši matoma izoliacija gali būti ypač vertinga atliekant elektros patikrinimą, techninę priežiūrą, techninę priežiūrą ir blokavimo / žymėjimo procedūras.

„Soutya“ tiekiama SYK18 serija apima didelės srovės programas ir yra skirta naudoti paskirstymo dėžutėse, valdymo skyduose, pagrindinėse atjungimo vietose, energijos kaupimo sistemose, fotovoltinėje įrangoje, magistralės skyriuose ir su generatoriais susijusiuose įrenginiuose. Gamintojo paskelbtose specifikacijose GB/T 14048.3 ir IEC/EN 60947-3 yra taikomi standartai.

Pirkimo komandoms pagrindinė šio produkto vertė yra ne tik aukštas dabartinis įvertinimas. Jungiklis suderina srovės perdavimo galimybes su paprasta mechanine struktūra ir matoma pertraukos izoliacija, todėl jis tinkamas naudoti, kai techninės priežiūros personalui reikia aiškiai identifikuojamo izoliacijos taško.

Kodėl didelės srovės izoliacija yra svarbi?

Didėjant elektros sistemoms, rimtesnės tampa ir netinkamos izoliacijos procedūros pasekmės. Pramoniniuose įrenginiuose, baterijų energijos kaupimo sistemose, PV įrenginiuose ir generatorių sistemose gali būti didelės darbinės srovės. Tinkamai parinktas izoliavimo įtaisas padeda nustatyti kontroliuojamą atskyrimo tašką prieš pradedant techninės priežiūros darbus.

Didelės srovės peilio jungiklis gali suteikti keletą praktinių privalumų:

• Aiški izoliacija:Fizinė ašmenų padėtis suteikia lengvai atpažįstamą atvirą būseną.
• Techninės priežiūros palaikymas:Specialus atjungimo taškas gali supaprastinti suplanuotas aptarnavimo procedūras.
• Didelės srovės suderinamumas:Modelius galima pasirinkti pagal esamus įrengimo reikalavimus.
• Mechaninis paprastumas:Pagrindinis veikimo mechanizmas gali sumažinti priklausomybę nuo sudėtingų elektroninių valdymo sistemų.
• Sistemos integravimas:Peilinius jungiklius galima įmontuoti į skirstomąsias spintas, šynų sistemas, ESS įrangą ir generatorius.

Pavyzdžiui, „Soutya“ aprašo taikymą 0,4 kV energijos kaupimo spintelėse, kur jungiklis gali būti sumontuotas po pagrindinio pertraukiklio, kad būtų sukurtas matomas izoliacijos tarpas po PCS išjungimo.

Kokios yra pagrindinės 200-4000A peilio jungiklio savybės?

Didelės srovės peilio jungiklio veikimas priklauso daugiau nei nuo jo vardinio srovės stiprio. Kontaktų struktūra, slėgis, laidžios medžiagos, mechaninė konfigūracija ir montavimo sąlygos turi įtakos ilgalaikiam patikimumui.

1. Skirtingos ašmenų konfigūracijos

Remiantis „Soutya“ gaminio informacija, 200A ir 400A versijose naudojami pavieniai peiliukai, o 600A, 1000A ir 1500A versijose – dvigubi peiliukai. Ši konfigūracija leidžia laidžią struktūrą pritaikyti prie skirtingų srovės lygių ir mechaninių reikalavimų.

2. Padidintas kontaktinis slėgis

Abiejose ašmenų pusėse sumontuotos lapinės spyruoklės, padedančios palaikyti kontaktinį slėgį. Stabilus kontaktinis slėgis yra svarbus, nes prastas kontaktas gali padidinti atsparumą, generuoti šilumą ir sumažinti elektros patikimumą.

3. Alavo laidžios sudedamosios dalys

Ašmenys, jungiamosios plokštės ir kontaktai yra skardinti. Šis paviršiaus apdorojimas skirtas pagerinti paviršiaus apsaugą ir laidų jungčių kontaktines charakteristikas, o tai ypač svarbu sudėtingoje elektros aplinkoje.

4. Matoma-lūžio izoliacija

Vienas iš praktiškiausių peilio jungiklio privalumų yra galimybė vizualiai patvirtinti, kad laidus kelias buvo atskirtas. Ši funkcija ypač naudinga, kai techninės priežiūros personalui reikia akivaizdžios fizinės izoliacijos indikacijos.

5. Didelės srovės dizaino lankstumas

Didesnių įrenginių atveju srovės galios gali siekti tūkstančius amperų. Dėl to produktų kategorija yra tinkama didelės talpos šynų sistemoms, dideliems energijos kaupimo įrenginiams, komunalinių paslaugų infrastruktūrai ir generatorių programoms.

Kokios yra pagrindinės specifikacijos ir konfigūracijos?

Vertinant a200-4000A peilio jungiklis, pirkėjai turėtų palyginti elektrinį įvertinimą, ašmenų išdėstymą, numatytą pritaikymą, montavimo padėtį ir taikomus standartus, o ne rinktis modelį, pagrįstą vien didžiausiu srovės skaičiumi.

Kadangi paskelbtame gaminio puslapyje nepateikiami visi išsamūs elektriniai parametrai kiekvienam vardiniam iki 4000A, pirkėjai turėtų paprašyti tikslaus techninio duomenų lapo apie reikiamą srovę, įtampą, polių išdėstymą, montavimo būdą ir pritaikymą prieš pateikdami gamybos užsakymą.

Kur galima naudoti 200–4000A peilio jungiklį?

Dėl plataus srovės diapazono šio tipo jungikliai tinka daugeliui didelės srovės elektros įrenginių. Soutya konkrečiai nurodo keletą reprezentatyvių scenarijų.

Pramoninės energijos kaupimo sistemos

Pramoninėse ESS spintose peilio jungiklis gali būti matomas pertraukos izoliacijos taškas po pagrindinio pertraukiklio. Tai leidžia technikai nustatyti aiškiai atpažįstamą atskyrimo tašką atliekant techninę priežiūrą.

Žemos įtampos magistralės sekcijos izoliacija

Didelės srovės versijos, tokios kaip 2000A, 2500A ir 3150A, gali būti naudojamos magistralės izoliavimui. „Soutya“ apibūdina šias konfigūracijas kaip tinkamas žemos įtampos šynų sekcijose, kur svarbi mechaninė izoliacija.

PV Combiner Box programos

Pritaikytos konfigūracijos gali būti naudojamos nuolatinės srovės izoliacijai fotovoltinėse sistemose. Tačiau, kai naudojamas PV aplinkoje, jungiklis turi būti pasirinktas konkrečiai pagal sistemos įtampą, nuolatinės srovės perjungimo reikalavimus, lanko charakteristikas ir taikomus standartus.

Generatoriaus ir komunalinių paslaugų izoliacija

Peilių jungikliai taip pat gali būti išdėstyti prieš automatinio perdavimo jungiklių įrangą generatoriuose. Fizinės izoliacijos taškas gali padėti išvengti netyčinio atgalinio padavimo atliekant priežiūros operacijas. „Soutya“ kaip vieną taikymo pavyzdį nurodo 3150A generatorių sistemų konfigūraciją.

Kaip pasirinkti tinkamą peilio jungiklį?

Inžinierių ir pirkimo komandoms, norint pasirinkti tinkamą modelį, reikia įvertinti sistemos lygmenį. Apsvarstykite šiuos veiksnius:

1. Nominali srovė:Nustatykite nuolatinę darbo srovę ir reikiamą projektinę ribą.
2. AC arba DC taikymas:Patvirtinkite, ar pasirinkta konfigūracija konkrečiai tinka numatytam srovės tipui ir įtampai.
3. Įtampa:Patikrinkite suderinamumą su faktine sistemos įtampa.
4. Trumpojo jungimo atsparumo reikalavimai:Įvertinkite numatomą gedimo srovę ir reikalingą atsparumo trukmę.
5. Ašmenų konfigūracija:Patvirtinkite, ar tinkamas vieno ar dviejų ašmenų išdėstymas.
6. Montavimo matmenys:Patikrinkite spintelių erdvę, šynų išdėstymą, gnybtus ir darbo prieigą.
7. Veikimo būdas:Apsvarstykite rankenos vietą, priekinį veikimą, blokavimą ir blokavimo / žymėjimo reikalavimus.
8. Standartai ir sertifikavimas:Patvirtinkite, kad laikomasi paskirties rinkos ir projekto standartų.

Taip pat svarbu atskirti peilio jungiklį nuo grandinės pertraukiklio. Peilinis jungiklis pirmiausia pasirenkamas perjungimo ir izoliavimo funkcijoms ir neturėtų būti automatiškai laikomas apsaugos nuo viršsrovių arba trumpojo jungimo pakaitalu. Sistemos projektuotojai turėtų tai suderinti su atitinkamais prieš ir pasroviniais apsauginiais įtaisais.

Kaip galite pagerinti montavimo ir priežiūros patikimumą?

Netgi tvirtas peilio jungiklis gali prastai veikti, jei jis neteisingai sumontuotas arba netinkamai prižiūrimas. Elektros inžinieriai ir techninės priežiūros komandos turi laikytis gamintojo montavimo instrukcijų ir galiojančių elektros saugos taisyklių.

• Patikrinkite, ar jungiklio įvertinimas atitinka tikrus sistemos reikalavimus.
• Įsitikinkite, kad visos jungtys yra tinkamai priveržtos pagal gamintojo nurodytus reikalavimus.
• Reguliariai tikrinkite kontaktinius paviršius, ar nėra užteršimo, oksidacijos, perkaitimo ar neįprasto susidėvėjimo.
• Patikrinkite, ar veikimo mechanizmas juda sklandžiai be pernelyg didelio pasipriešinimo.
• Išlaikykite tinkamą tarpą ir išvengkite atsitiktinio kontakto su įtampais komponentais.
• Techninės priežiūros metu naudokite tinkamas blokavimo / žymėjimo procedūras.
• Niekada nenaudokite jungiklio, kuris skiriasi nuo nurodytos elektros energijos ar naudojimo sąlygų.

Kritinių įrenginių atveju periodinė patikra turėtų būti įtraukta į vietos prevencinės priežiūros programą. Kvalifikuotas personalas turi ištirti bet kokį neįprastą temperatūros kilimą, spalvos pasikeitimą, pažeistą izoliaciją, laisvą jungtį ar mechaninę deformaciją.

Dažnai užduodami klausimai

Kokie dabartiniai 200–4000A peilio jungiklio įvertinimai?

Gaminių serija apima platų 200-4000A diapazoną. Paskelbtame puslapyje konkrečiai nurodytos 200A ir 400A vieno ašmenų konfigūracijos ir 600A, 1000A ir 1500A dviejų ašmenų konfigūracijos. Dėl aukštesnių reikalavimų pirkėjai turėtų patvirtinti tikslų modelį ir konfigūraciją su gamintoju.

Kokius standartus atitinka SYK18 peilio jungiklis?

„Soutya“ teigia, kad SYK18 serija sukurta pagal GB/T 14048.3 ir IEC/EN 60947-3. Konkrečiam projektui taikomi sertifikavimo ir atitikties reikalavimai vis tiek turėtų būti patvirtinti prieš pirkimą.

Ar peilio jungiklis gali pakeisti grandinės pertraukiklį?

Ne apskritai. Peilio jungiklis daugiausia skirtas perjungimui ir izoliavimui. Grandinės pertraukikliai atlieka apsaugines funkcijas, tokias kaip perkrovos ir trumpojo jungimo sąlygų nutraukimas. Abu įrenginiai gali veikti kartu kaip suderintos elektros apsaugos sistemos dalis.

Kur dažniausiai montuojamas aukštos srovės peilio jungiklis?

Tipiškos taikymo sritys yra pramoninės ESS spintos, žemos įtampos magistralės sekcijos, PV elektros įranga, paskirstymo dėžės, valdymo skydai, generatorių sistemos ir pagrindinės atjungimo vietos.

Ką turėčiau patvirtinti prieš perkant 200-4000A peilio jungiklį?

Patvirtinkite vardinę srovę, darbinę įtampą, AC/DC pritaikymą, polių išdėstymą, trumpojo jungimo atsparumo reikalavimą, montavimo matmenis, prijungimo būdą, veikimo mechanizmą, standartus ir visus projektui būdingus sertifikavimo reikalavimus.

Išvada

The200-4000A peilio jungiklisyra praktiškas sprendimas didelės srovės perjungimui ir matomai elektros izoliacijai, kai svarbus patikimas mechaninis veikimas ir aiškus priežiūros atskyrimas. „Soutya“ SYK18 serija sujungia kelias srovės konfigūracijas, spyruoklės kontaktinį slėgį, alavu dengtus laidžius komponentus ir taikomąsias programas, apimančias pramonines ESS, PV sistemas, žemos įtampos magistralės dalis ir generatorių įrenginius. Inžinieriams ir pirkimų specialistams tinkamo modelio pasirinkimas visada turėtų prasidėti nuo faktinių elektros parametrų ir projekto saugos reikalavimų.

Jei perkate patikimą didelės srovės izoliacijos sprendimą pramoniniam, komerciniam, fotovoltinės energijos, ESS ar generatoriaus projektui,susisiekite su mumisaptarti reikiamą srovės vertę, įtampą, konfigūraciją, taikymo sąlygas ir technines specifikacijas. „Soutya“ gali padėti įvertinti jūsų elektros sistemai tinkamą peilių jungiklio sprendimą ir suteikti profesionalią pagalbą jūsų pirkimo reikalavimams.
